Detalhes do produto:
|
Liga: | 316L de aço inoxidável | Superfície: | Limpo e Brilhante |
---|---|---|---|
Circunstância: | Recozido | Propriedades: | Elástico aumentado e rendimento |
Característica: | Tubulação de alta pressão | Aplicação: | Abaixo do controle hidráulico do furo em poços de petróleo e gás |
Padrão: | ASTM A269 | Tamanho: | Tolerâncias dimensionais apertadas |
Padrão da aplicação: | NACE MR0175/ISO15156 | Teste: | o comprimento de 100% é hidráulico testado |
Destacar: | Bobina de aço inoxidável sem emenda 3 4 da tubulação,Bobina de aço inoxidável redesenhada 3 4 da tubulação,A linha química da injeção de SS316L recozeu |
Linha de controle sem emenda e redesenhada da tubulação capilar feita de SS316L
O tubo de Meilong fabrica especialmente a tubulação enrolado sem emenda e redesenhada, soldada e redesenhada que são feitas dos aços inoxidáveis frente e verso e das categorias austeníticos, frente e verso, super resistentes à corrosão da liga de níquel. A tubulação é usada como linhas de controle hidráulicas e as linhas químicas da injeção que servem especialmente o petróleo e gás, indústria geotérmica.
Tamanho típico da linha de controle
O diâmetro externo de linhas de controle é principalmente 1/4' ‘(6.35mm).
Espessuras de parede: 0,035' ‘(0.89mm), 0,049" ‘(1.24mm), 0,065" ‘(1.65mm)
A linha de controle tubulação está disponível dos comprimentos de 400 pés (122 medidores) a 32.808 pés (10.000 medidores). Nenhumas orbitally soldas de extremidade.
Outras especificações (1/8' ‘a 3/4" ‘) estão disponíveis a pedido.
Propriedades da tubulação da liga
Tomada interna tubulação redesenhada sem emenda & flutuando. Fornecido na condição recozida
Comprimento contínuo sem soldas comum orbitais
Liga | UNS | O.D. | W.T. | Pressão de funcionamento | Pressão estourada | Pressão do colapso | Pressão de teste | |
polegada | polegada | polegada | libra por polegada quadrada | libra por polegada quadrada | libra por polegada quadrada | libra por polegada quadrada | ||
316L inoxidável | S31603 | 1/8 | 0,125 | 0,028 | 9.931 | 40.922 | 9.525 | 11.600 |
316L inoxidável | S31603 | 1/8 | 0,125 | 0,035 | 12.640 | 52.042 | 11.056 | 15.225 |
316L inoxidável | S31603 | 1/4 | 0,250 | 0,035 | 5.939 | 24.474 | 6.621 | 7.250 |
316L inoxidável | S31603 | 1/4 | 0,250 | 0,049 | 8.572 | 35.322 | 8.632 | 10.150 |
316L inoxidável | S31603 | 1/4 | 0,250 | 0,065 | 11.694 | 48.166 | 10.562 | 13.775 |
316L inoxidável | S31603 | 3/8 | 0,375 | 0,035 | 3.818 | 15.731 | 4.659 | 4.350 |
316L inoxidável | S31603 | 3/8 | 0,375 | 0,049 | 5.483 | 22.575 | 6.222 | 6.525 |
316L inoxidável | S31603 | 3/8 | 0,375 | 0,065 | 7.517 | 30.951 | 7.865 | 8.700 |
316L inoxidável | S31603 | 3/8 | 0,375 | 0,083 | 9.808 | 40.372 | 9.551 | 11.600 |
316L inoxidável | S31603 | 1/2 | 0,500 | 0,049 | 4.003 | 16.480 | 4.835 | 5.075 |
316L inoxidável | S31603 | 1/2 | 0,500 | 0,065 | 5.461 | 22.512 | 6.206 | 6.525 |
316L inoxidável | S31603 | 1/2 | 0,500 | 0,083 | 7.133 | 29.364 | 7.648 | 8.700 |
316L inoxidável | S31603 | 5/8 | 0,625 | 0,049 | 3.144 | 12.955 | 3.957 | 3.625 |
316L inoxidável | S31603 | 5/8 | 0,625 | 0,065 | 4.285 | 17.630 | 5.105 | 5.075 |
316L inoxidável | S31603 | 5/8 | 0,625 | 0,083 | 5.472 | 22.513 | 6.519 | 6.525 |
316L inoxidável | S31603 | 3/4 | 0,750 | 0,049 | 2.619 | 10.791 | 3.296 | 2.900 |
316L inoxidável | S31603 | 3/4 | 0,750 | 0,065 | 3.570 | 14.686 | 4.283 | 4.350 |
316L inoxidável | S31603 | 3/4 | 0,750 | 0,083 | 4.558 | 18.753 | 5.431 | 5.800 |
* pressão estourada teórica baseada na espessura de parede mínima, e resistência à tração mínima
* pressão teórica do colapso baseada na espessura de parede mínima, e força de rendimento mínimo
* avaliação da pressão em condições estático de 100°F (38°C), neutro e
Fabricação da precisão
O tubo de Meilong opera-se de um complexo das construções que totalizam 20.000 medidores quadrados.
Moinho de tubo
A tubulação é formada e arco e raio laser do gás-tungstênio soldados do estoque da tira nos moinhos de tubo múltiplos projetados e fabricados pelo tubo de Meilong.
Processo de naufrágio
Afundar-se é um processo da trabalho a frio em que a tubulação é puxada com lubrificada morre sem uma tomada interna. Com certeza as dimensões da tubulação, limitações do processo de manufatura impedem soldar a tubulação ao tamanho final. Nesses casos, a tubulação é soldada em um diâmetro externo maior e afundada em operações múltiplas da redução/tratamento térmico.
Processo da Flutuar-tomada
a operação da Flutuar-tomada é um processo da trabalho a frio em que a tubulação é puxada com para lubrificar o dado com uma tomada de flutuação interna que controle dentro do diâmetro da tubulação.
Tratamento térmico
A tubulação calor-é tratada para conseguir propriedades mecânicas e a resistência de corrosão especificadas em uma fornalha do fora-moinho com uma atmosfera de diminuição.
Descrição da aplicação para SSSV
Uma válvula de segurança é uma válvula que atue como o protetor de seu equipamento. As válvulas de segurança podem impedir dano a suas embarcações de pressão e mesmo impedir explosões em sua facilidade quando instaladas em embarcações de pressão.
Uma válvula de segurança é um tipo de válvula que atua automaticamente quando a pressão do lado da entrada dos aumentos da válvula a uma pressão predeterminada, abrir o disco da válvula e descarregar o líquido. O sistema da válvula de segurança é projetado ser uma segurança contra falhas de modo que um wellbore possa ser isolado no caso de toda a falha ou dano de sistema às facilidades de superfície do produção-controle.
Na maioria dos casos, é para ter imperativo meios do fechamento para todos os poços capazes do ow natural do fl à superfície. A instalação de uma válvula de segurança subsuperficial (SSSV) fornecerá esta capacidade do fechamento da emergência. Os sistemas de segurança podem ser operados em um princípio à prova de falhas de um painel de controle posicionado na superfície.
O SCSSV é controlado a linha de controle de aço inoxidável por um ¼” que está unida à parte externa da corda boa da tubulação e instalada quando a tubulação da produção é instalada. Segundo a pressão da fonte, pode ser necessário manter tanto quanto 10.000 libras por polegada quadrada na linha de controle para manter a válvula aberta.
Outras aplicações
Tubulação enrolado capilar da liga para a injeção química
Linha de controle hidráulica desencapada e encapsulada tubulação enrolado da liga para válvulas de segurança subsea
Cordas da velocidade, cordas do trabalho, e cordões umbilicais de aço do tubo
Tubulação enrolado geotérmica da liga
Ligas para linhas de controle
Austenítico: | 316L | ASTM A-269 |
Duplex: |
S31803/S32205 S32750 |
ASTM A-789 ASTM A-789 |
Liga de níquel: |
N08825 N06625 |
ASTM B-704; ASTM B-423 ASTM B-704; ASTM B-444 |
Linha de controle características da tubulação
Tolerâncias dimensionais próximas
Propriedades mecânicas consideravelmente aumentadas
Revestimento de superfície superior
Limpeza alta da superfície interior
Ovality controlado, excentricidade
Composições quimicas da linha de controle da tubulação SS316 capilar
Carbono | Manganês | Fósforo | Enxofre | Silicone | Níquel | Cromo | Molibdênio |
% | % | % | % | % | % | % | % |
máximo. | máximo. | máximo. | máximo. | máximo. | |||
0,035 | 2,00 | 0,045 | 0,030 | 1,00 | 10.0-15.0 | 16.0-18.0 | 2.00-3.00 |
SS316L é um cromo-níquel austenítico de aço inoxidável com molibdênio e um baixo índice de carbono.
Peso da tubulação da liga pelo medidor (quilogramas)
316L de aço inoxidável (UNS S31603)
O.D. | W.T. | |||||
Fração | Decimal | 0,028 | 0,035 | 0,049 | 0,065 | 0,083 |
1/8 | 0,125 | 0,0442 | 0,0512 | - | - | - |
1/4 | 0,250 | 0,1012 | 0,1225 | 0,1603 | 0,1957 | 0,2255 |
3/8 | 0,375 | 0,1580 | 0,1936 | 0,2598 | 0,3278 | 0,3944 |
1/2 | 0,500 | 0,2150 | 0,2647 | 0,3595 | 0,4600 | 0,5631 |
5/8 | 0,625 | 0,2720 | 0,3360 | 0,4592 | 0,5923 | 0,7319 |
3/4 | 0,750 | 0,3289 | 0,4072 | 0,5588 | 0,7244 | 0,9006 |
Processo e embalagem da tubulação
Perfurado sem emenda, redesenhado, recozido (processo da circulação da multi-passagem)
Soldado longitudinalmente soldou, redesenhado, recozido (o processo da circulação da multi-passagem)

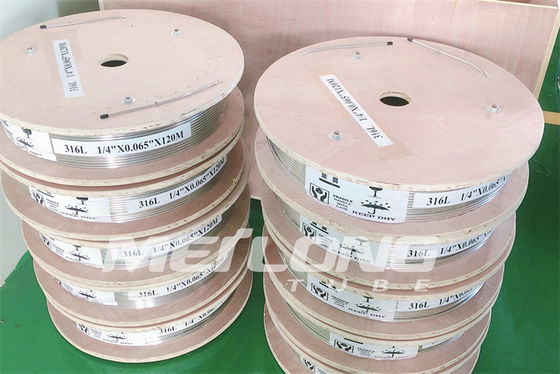

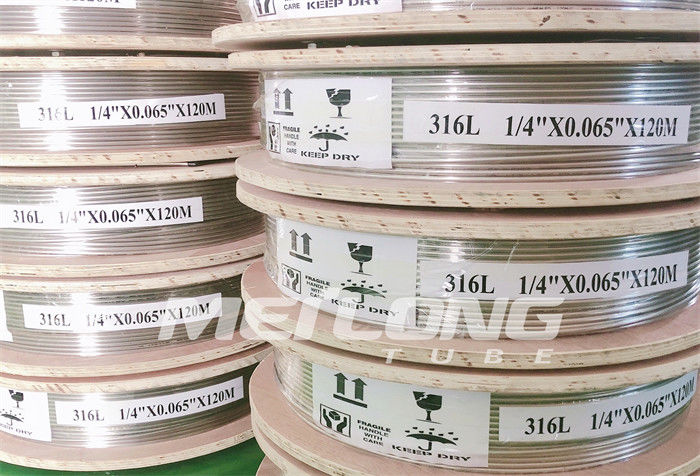

A tubulação de embalagem é ferida nivelada bobinada no metal/nos cilindros ou carretéis de madeira.
Todos os cilindros ou carretéis são embalados em umas caixas de madeira para a operação logística fácil.
