Linha de controle hidráulica tubulação do duplex 2507 super sem emenda de ASTM A789 para o gás Wells
O tubo de Meilong fabrica a tubulação enrolado sem emenda e redesenhada, emenda-soldada e redesenhada de alta qualidade que são feitas das categorias frente e verso austeníticas, frente e verso, super resistentes à corrosão de aço inoxidável e de níquel da liga. 100% dos produtos são usados como linhas de controle da energia hidráulica, linhas químicas da injeção, ligam a tubulação nos cordões umbilicais e a tubulação da instrumentação para a engenharia da exploração na indústria de petróleo e gás ascendente.
A tubulação bobinada está disponível nos tamanhos arranja do diâmetro exterior 0,125 polegadas (3,175 milímetros) a 1 polegada (25,4 milímetros). A espessura de parede é até 0,083 polegadas (2,108 milímetros). Os comprimentos até 65600 pés (20.000 medidores) estão disponíveis para a fabricação eficaz na redução de custos do cordão umbilical. Mais tamanhos dentro do espaço podem ser personalizados para ser produzido e entregado cumprindo suas exigências especiais.
Linha de controle hidráulica propriedades do duplex 2507 super
Tomada interna tubulação redesenhada sem emenda & flutuando. Fornecido na condição recozida
Comprimento contínuo sem soldas comum orbitais
| Liga |
UNS |
O.D. |
W.T. |
Pressão de funcionamento |
Pressão estourada |
Pressão do colapso |
Pressão de teste |
| polegada |
polegada |
polegada |
libra por polegada quadrada |
libra por polegada quadrada |
libra por polegada quadrada |
libra por polegada quadrada |
| Duplex super 2507 |
S32750 |
1/8 |
0,125 |
0,028 |
19.177 |
47.169 |
19.177 |
21.025 |
| Duplex super 2507 |
S32750 |
1/8 |
0,125 |
0,035 |
23.971 |
58.961 |
23.971 |
26.100 |
| Duplex super 2507 |
S32750 |
1/4 |
0,250 |
0,035 |
11.986 |
29.481 |
11.986 |
13.050 |
| Duplex super 2507 |
S32750 |
1/4 |
0,250 |
0,049 |
16.816 |
35.949 |
15.817 |
18.850 |
| Duplex super 2507 |
S32750 |
1/4 |
0,250 |
0,065 |
22.300 |
45.448 |
19.522 |
24.650 |
| Duplex super 2507 |
S32750 |
3/8 |
0,375 |
0,035 |
8.009 |
25.138 |
8.372 |
8.700 |
| Duplex super 2507 |
S32750 |
3/8 |
0,375 |
0,049 |
11.205 |
28.536 |
11.296 |
12.325 |
| Duplex super 2507 |
S32750 |
3/8 |
0,375 |
0,065 |
14.873 |
33.141 |
14.346 |
16.675 |
| Duplex super 2507 |
S32750 |
3/8 |
0,375 |
0,083 |
18.977 |
39.426 |
17.379 |
21.025 |
| Duplex super 2507 |
S32750 |
1/2 |
0,500 |
0,049 |
8.408 |
25.532 |
8.753 |
9.425 |
| Duplex super 2507 |
S32750 |
1/2 |
0,500 |
0,065 |
11.150 |
28.470 |
11.259 |
12.325 |
| Duplex super 2507 |
S32750 |
1/2 |
0,500 |
0,083 |
14.237 |
32.275 |
13.838 |
15.950 |
| Duplex super 2507 |
S32750 |
5/8 |
0,625 |
0,049 |
6.719 |
23.918 |
7.137 |
7.250 |
| Duplex super 2507 |
S32750 |
5/8 |
0,625 |
0,065 |
8.898 |
26.056 |
9.243 |
10.150 |
| Duplex super 2507 |
S32750 |
5/8 |
0,625 |
0,083 |
11.386 |
35.306 |
11.459 |
12.325 |
| Duplex super 2507 |
S32750 |
3/4 |
0,750 |
0,049 |
5.593 |
22.921 |
6.029 |
5.800 |
| Duplex super 2507 |
S32750 |
3/4 |
0,750 |
0,065 |
7.427 |
24.587 |
7.827 |
7.975 |
| Duplex super 2507 |
S32750 |
3/4 |
0,750 |
0,083 |
9.480 |
26.647 |
9.770 |
10.150 |
- Pressão estourada teórica baseada na espessura de parede mínima, e resistência à tração mínima
- Pressão teórica do colapso baseada na espessura de parede mínima, e força de rendimento mínimo
- Avaliação da pressão em condições estático de 100°F (38°C), neutro e
Porque mais extrações do petróleo e gás se movem em umas águas mais profundas e mais ásperas aonde extremo ambientes a pouca distância do mar exigem a segurança extrema, nosso trabalho é ajudá-lo a usar o material resistente à corrosão “direito” para que a tubulação enrolado do cordão umbilical melhore a segurança e a confiança de seu trabalho. Este é o poder para conduzir nossos inovações e desenvolvimento contínuo.
Apropriado para o ambiente de aplicação
Bom resitance à picada do cloreto, a corrosão de fenda, o H2S e o CO2, e o rachamento de corrosão de esforço do cloreto (SCC).
Tolerância dimensional para a linha de controle hidráulica
| ASTM A789/ASME SA789, UNS S32750 |
| Tamanho OD |
Tolerância OD |
PESO da tolerância |
|
1/8' ‘≤OD<3>
3/16≤OD<1>
1/2 ' ‘≤OD≤1’ ‘(12.7≤OD≤25.4 milímetros)
|
+0,003' ‘(+0,08) do milímetro/-0
+0,004' ‘(+0,10) do milímetro/-0
+0,005' ‘(+0,13) do milímetro/-0
|
±10%
±10%
±10%
|
Padrão do tubo de Meilong
| Tamanho OD |
Tolerância OD |
PESO da tolerância |
|
1/8' ‘≤OD<3>
3/16≤OD<1>
1/2 ' ‘≤OD≤1’ ‘(12.7≤OD≤25.4 milímetros)
|
+0,003' ‘(+0,08) do milímetro/-0
+0,004' ‘(+0,10) do milímetro/-0
+0,004' ‘(+0,10) do milímetro/-0
|
±10%
±10%
±8%
|
Testes para a qualidade
|
Corrente de redemoinho
Aspereza de superfície
Hidrostática
Análise dimensional
Tamanho de grão
Dureza de Rockwell
|
Força de rendimento
Resistência à tração
Alongamento
Dureza
Identificação material positiva (PMI)
Testes de resistência da corrosão
|
Embalagem

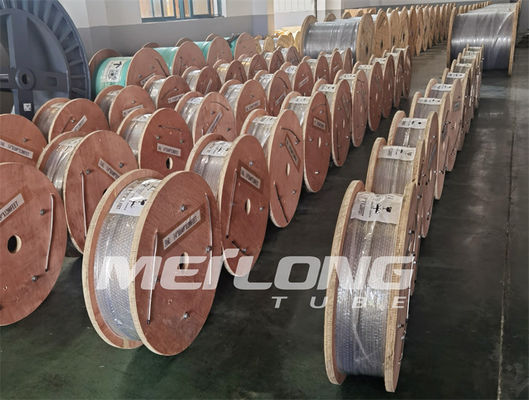

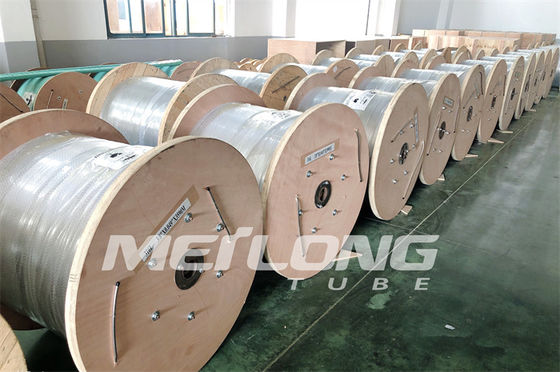

A linha de controle hidráulica é ferida nivelada bobinada no metal/nos cilindros ou carretéis de madeira.
Todos os cilindros são embalados em umas caixas de madeira para a operação logística fácil.
Aplicação

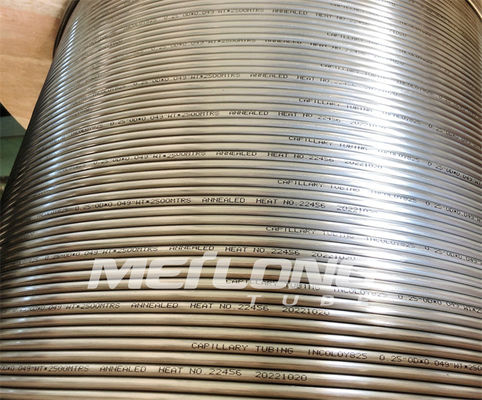

Tubulação enrolado capilar da liga para a injeção química
Linha de controle hidráulica desencapada e encapsulada tubulação enrolado da liga para válvulas de segurança subsea
Cordas da velocidade, cordas do trabalho, e cordões umbilicais de aço do tubo
Tubulação enrolado geotérmica da liga
