Bobina de aço sem emenda do tubo da tubulação hidráulica SS316L ASTM A269 do NACE MR0175/ISO15156 SS

Bobina de aço sem emenda do tubo da tubulação hidráulica SS316L ASTM A269 do NACE MR0175/ISO15156 SS
Bobina de aço sem emenda do tubo da tubulação hidráulica SS316L ASTM A269 do NACE MR0175/ISO15156 SS Bobina de aço sem emenda do tubo da tubulação hidráulica SS316L ASTM A269 do NACE MR0175/ISO15156 SS Bobina de aço sem emenda do tubo da tubulação hidráulica SS316L ASTM A269 do NACE MR0175/ISO15156 SS

Imagem Grande :  Bobina de aço sem emenda do tubo da tubulação hidráulica SS316L ASTM A269 do NACE MR0175/ISO15156 SS

Detalhes do produto:
Lugar de origem: China
Marca: Meilong Tube
Certificação: ISO9001 : 2015
Número do modelo: 1 / 4" OD x 0,065" PESO
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1000 medidores
Detalhes da embalagem: Ferida nivelada bobinada em carretéis/cilindros, e embalada em casos de madeira
Tempo de entrega: 7 dias
Termos de pagamento: L/C, T/T
Habilidade da fonte: 100 toneladas métricas pelo mês (que inclui a tubulação de aço frente e verso, a tubulação da liga d

Bobina de aço sem emenda do tubo da tubulação hidráulica SS316L ASTM A269 do NACE MR0175/ISO15156 SS

descrição
Liga: 316L de aço inoxidável Superfície: Limpo e Brilhante
Circunstância: Recozido Propriedades: Elástico aumentado e rendimento
Característica: Tubulação de alta pressão Aplicação: Abaixo do controle hidráulico do furo em poços de petróleo e gás
Padrão: ASTM A269 Tamanho: Tolerâncias dimensionais apertadas
Padrão da aplicação: NACE MR0175/ISO15156 Teste: o comprimento de 100% é hidráulico testado
Destacar:

Tubulação hidráulica do NACE MR0175 SS

,

Tubulação hidráulica de ISO15156 SS

,

bobina de aço SS316L do tubo

Tubulação MR0175/ISO15156 capilar sem emenda do NACE feita de SS316L ASTM A269



O tubo de Meilong fabrica especialmente a tubulação enrolado sem emenda e redesenhada, soldada e redesenhada que são feitas dos aços inoxidáveis frente e verso e das categorias austeníticos, frente e verso, super resistentes à corrosão da liga de níquel. A tubulação é usada como linhas de controle hidráulicas e as linhas químicas da injeção que servem especialmente o petróleo e gás, indústria geotérmica.



Tamanho típico da tubulação capilar



O diâmetro externo de linhas de controle é principalmente 1/4' ‘(6.35mm).

Espessuras de parede: 0,035' ‘(0.89mm), 0,049" ‘(1.24mm), 0,065" ‘(1.65mm)

A linha de controle tubulação está disponível dos comprimentos de 400 pés (122 medidores) a 32.808 pés (10.000 medidores). Nenhumas orbitally soldas de extremidade.

Outras especificações (1/8' ‘a 3/4" ‘) estão disponíveis a pedido.



Importância da tubulação capilar



Cada um bobina da tubulação está a um comprimento completamente contínuo sem soldas orbitais.

Cada um bobina da tubulação é hidrostática testado no mínimo 10.150 libras por polegada quadrada.

O teste pode ser testemunhado no local pelos inspetores do terceiro (GV, BV, DNV).

Outros testes são teste da corrente de redemoinho, produtos químicos, aplainando, alargar-se, elástico, rendimento, alongamento, dureza para a qualidade material.



Descrição da aplicação para SSSV



Uma válvula de segurança é uma válvula que atue como o protetor de seu equipamento. As válvulas de segurança podem impedir dano a suas embarcações de pressão e mesmo impedir explosões em sua facilidade quando instaladas em embarcações de pressão.



Uma válvula de segurança é um tipo de válvula que atua automaticamente quando a pressão do lado da entrada dos aumentos da válvula a uma pressão predeterminada, abrir o disco da válvula e descarregar o líquido. O sistema da válvula de segurança é projetado ser uma segurança contra falhas de modo que um wellbore possa ser isolado no caso de toda a falha ou dano de sistema às facilidades de superfície do produção-controle.



Na maioria dos casos, é para ter imperativo meios do fechamento para todos os poços capazes do ow natural do fl à superfície. A instalação de uma válvula de segurança subsuperficial (SSSV) fornecerá esta capacidade do fechamento da emergência. Os sistemas de segurança podem ser operados em um princípio à prova de falhas de um painel de controle posicionado na superfície.



O SCSSV é controlado a linha de controle de aço inoxidável por um ¼” que está unida à parte externa da corda boa da tubulação e instalada quando a tubulação da produção é instalada. Segundo a pressão da fonte, pode ser necessário manter tanto quanto 10.000 libras por polegada quadrada na linha de controle para manter a válvula aberta.



Outras aplicações da tubulação capilar



Tubulação enrolado capilar da liga para a injeção química

Linha de controle hidráulica desencapada e encapsulada tubulação enrolado da liga para válvulas de segurança subsea

Cordas da velocidade, cordas do trabalho, e cordões umbilicais de aço do tubo

Tubulação enrolado geotérmica da liga



Ligas para a tubulação capilar



Austenítico: 316L ASTM A-269
Duplex:

S31803/S32205

S32750

ASTM A-789

ASTM A-789

Liga de níquel:

N08825

N06625

ASTM B-704; ASTM B-423

ASTM B-704; ASTM B-444



Linha de controle características da tubulação capilar



Tolerâncias dimensionais próximas

Propriedades mecânicas consideravelmente aumentadas

Revestimento de superfície superior

Limpeza alta da superfície interior

Ovality controlado, excentricidade



Composições quimicas de SS316L



Carbono Manganês Fósforo Enxofre Silicone Níquel Cromo Molibdênio
% % % % % % % %
máximo. máximo. máximo. máximo. máximo.
0,035 2,00 0,045 0,030 1,00 10.0-15.0 16.0-18.0 2.00-3.00



SS316L é um cromo-níquel austenítico de aço inoxidável com molibdênio e um baixo índice de carbono.



Peso da tubulação da liga pelo medidor (quilogramas)



316L de aço inoxidável (UNS S31603)



O.D. W.T.
Fração Decimal 0,028 0,035 0,049 0,065 0,083
1/8 0,125 0,0442 0,0512 - - -
1/4 0,250 0,1012 0,1225 0,1603 0,1957 0,2255
3/8 0,375 0,1580 0,1936 0,2598 0,3278 0,3944
1/2 0,500 0,2150 0,2647 0,3595 0,4600 0,5631
5/8 0,625 0,2720 0,3360 0,4592 0,5923 0,7319
3/4 0,750 0,3289 0,4072 0,5588 0,7244 0,9006



Propriedades da tubulação da liga



Tomada interna tubulação redesenhada sem emenda & flutuando. Fornecido na condição recozida

Comprimento contínuo sem soldas comum orbitais



Liga UNS O.D. W.T. Pressão de funcionamento Pressão estourada Pressão do colapso Pressão de teste
polegada polegada polegada libra por polegada quadrada libra por polegada quadrada libra por polegada quadrada libra por polegada quadrada
316L inoxidável S31603 1/8 0,125 0,028 9.931 40.922 9.525 11.600
316L inoxidável S31603 1/8 0,125 0,035 12.640 52.042 11.056 15.225
316L inoxidável S31603 1/4 0,250 0,035 5.939 24.474 6.621 7.250
316L inoxidável S31603 1/4 0,250 0,049 8.572 35.322 8.632 10.150
316L inoxidável S31603 1/4 0,250 0,065 11.694 48.166 10.562 13.775
316L inoxidável S31603 3/8 0,375 0,035 3.818 15.731 4.659 4.350
316L inoxidável S31603 3/8 0,375 0,049 5.483 22.575 6.222 6.525
316L inoxidável S31603 3/8 0,375 0,065 7.517 30.951 7.865 8.700
316L inoxidável S31603 3/8 0,375 0,083 9.808 40.372 9.551 11.600
316L inoxidável S31603 1/2 0,500 0,049 4.003 16.480 4.835 5.075
316L inoxidável S31603 1/2 0,500 0,065 5.461 22.512 6.206 6.525
316L inoxidável S31603 1/2 0,500 0,083 7.133 29.364 7.648 8.700
316L inoxidável S31603 5/8 0,625 0,049 3.144 12.955 3.957 3.625
316L inoxidável S31603 5/8 0,625 0,065 4.285 17.630 5.105 5.075
316L inoxidável S31603 5/8 0,625 0,083 5.472 22.513 6.519 6.525
316L inoxidável S31603 3/4 0,750 0,049 2.619 10.791 3.296 2.900
316L inoxidável S31603 3/4 0,750 0,065 3.570 14.686 4.283 4.350
316L inoxidável S31603 3/4 0,750 0,083 4.558 18.753 5.431 5.800



* pressão estourada teórica baseada na espessura de parede mínima, e resistência à tração mínima

* pressão teórica do colapso baseada na espessura de parede mínima, e força de rendimento mínimo

* avaliação da pressão em condições estático de 100°F (38°C), neutro e



Processo e embalagem da tubulação capilar



Perfurado sem emenda, redesenhado, recozido (processo da circulação da multi-passagem)

Soldado longitudinalmente soldou, redesenhado, recozido (o processo da circulação da multi-passagem)

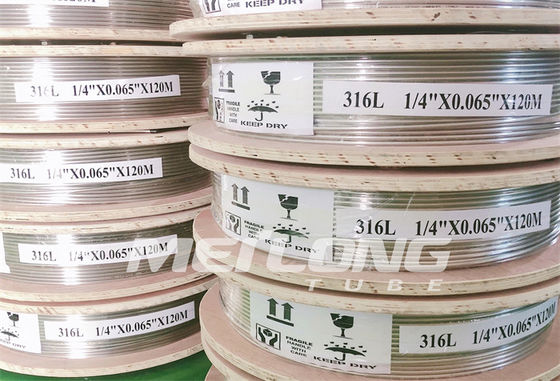

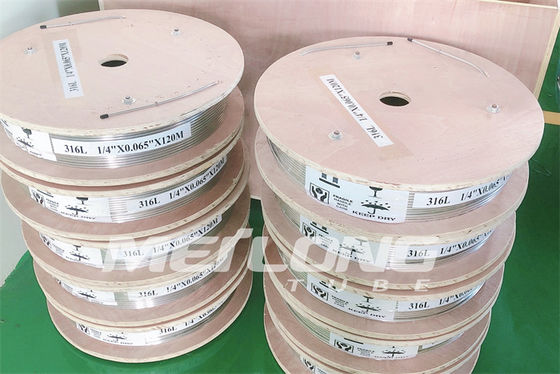

A tubulação de embalagem é ferida nivelada bobinada no metal/nos cilindros ou carretéis de madeira.

Todos os cilindros ou carretéis são embalados em umas caixas de madeira para a operação logística fácil.
