Linha de controle hidráulica tubulação capilar de aço inoxidável redesenhada sem emenda de SS316L

Linha de aço inoxidável sem emenda e redesenhada de SS316L da tubulação capilar de controle

O tubo de Meilong fabrica especialmente a tubulação enrolado sem emenda e redesenhada, soldada e redesenhada que são feitas dos aços inoxidáveis frente e verso e das categorias austeníticos, frente e verso, super resistentes à corrosão da liga de níquel. A tubulação é usada como linhas de controle hidráulicas e as linhas químicas da injeção que servem especialmente o petróleo e gás, indústria geotérmica.

Tamanho típico da linha de controle de aço inoxidável

O diâmetro externo de linhas de controle é principalmente 1/4' ‘(6.35mm).

Espessuras de parede: 0,035' ‘(0.89mm), 0,049" ‘(1.24mm), 0,065" ‘(1.65mm)

A linha de controle tubulação está disponível dos comprimentos de 400 pés (122 medidores) a 32.808 pés (10.000 medidores). Nenhumas orbitally soldas de extremidade.

Outras especificações (1/8' ‘a 3/4" ‘) estão disponíveis a pedido.

Propriedades da tubulação da liga

Tomada interna tubulação redesenhada sem emenda & flutuando. Fornecido na condição recozida

Comprimento contínuo sem soldas comum orbitais

* pressão estourada teórica baseada na espessura de parede mínima, e resistência à tração mínima

* pressão teórica do colapso baseada na espessura de parede mínima, e força de rendimento mínimo

* avaliação da pressão em condições estático de 100°F (38°C), neutro e

Fabricação da precisão

O tubo de Meilong opera-se de um complexo das construções que totalizam 20.000 medidores quadrados.

Moinho de tubo

A tubulação é formada e arco e raio laser do gás-tungstênio soldados do estoque da tira nos moinhos de tubo múltiplos projetados e fabricados pelo tubo de Meilong.

Processo de naufrágio

Afundar-se é um processo da trabalho a frio em que a tubulação é puxada com lubrificada morre sem uma tomada interna. Com certeza as dimensões da tubulação, limitações do processo de manufatura impedem soldar a tubulação ao tamanho final. Nesses casos, a tubulação é soldada em um diâmetro externo maior e afundada em operações múltiplas da redução/tratamento térmico.

Processo da Flutuar-tomada

a operação da Flutuar-tomada é um processo da trabalho a frio em que a tubulação é puxada com para lubrificar o dado com uma tomada de flutuação interna que controle dentro do diâmetro da tubulação.

Tratamento térmico

A tubulação calor-é tratada para conseguir propriedades mecânicas e a resistência de corrosão especificadas em uma fornalha do fora-moinho com uma atmosfera de diminuição.

Descrição da aplicação para SSSV

Uma válvula de segurança é uma válvula que atue como o protetor de seu equipamento. As válvulas de segurança podem impedir dano a suas embarcações de pressão e mesmo impedir explosões em sua facilidade quando instaladas em embarcações de pressão.

Uma válvula de segurança é um tipo de válvula que atua automaticamente quando a pressão do lado da entrada dos aumentos da válvula a uma pressão predeterminada, abrir o disco da válvula e descarregar o líquido. O sistema da válvula de segurança é projetado ser uma segurança contra falhas de modo que um wellbore possa ser isolado no caso de toda a falha ou dano de sistema às facilidades de superfície do produção-controle.

Na maioria dos casos, é para ter imperativo meios do fechamento para todos os poços capazes do ow natural do fl à superfície. A instalação de uma válvula de segurança subsuperficial (SSSV) fornecerá esta capacidade do fechamento da emergência. Os sistemas de segurança podem ser operados em um princípio à prova de falhas de um painel de controle posicionado na superfície.

O SCSSV é controlado a linha de controle de aço inoxidável por um ¼” que está unida à parte externa da corda boa da tubulação e instalada quando a tubulação da produção é instalada. Segundo a pressão da fonte, pode ser necessário manter tanto quanto 10.000 libras por polegada quadrada na linha de controle para manter a válvula aberta.

Outras aplicações

Tubulação enrolado capilar da liga para a injeção química

Linha de controle hidráulica desencapada e encapsulada tubulação enrolado da liga para válvulas de segurança subsea

Cordas da velocidade, cordas do trabalho, e cordões umbilicais de aço do tubo

Tubulação enrolado geotérmica da liga

Ligas para linhas de controle

Linha de controle características da tubulação

Tolerâncias dimensionais próximas

Propriedades mecânicas consideravelmente aumentadas

Revestimento de superfície superior

Limpeza alta da superfície interior

Ovality controlado, excentricidade

Composições quimicas de SS316L

SS316L é um cromo-níquel austenítico de aço inoxidável com molibdênio e um baixo índice de carbono.

Peso da tubulação da liga pelo medidor (quilogramas)

316L inoxidável (UNS S31603)

Processo e embalagem da tubulação

Perfurado sem emenda, redesenhado, recozido (processo da circulação da multi-passagem)

Soldado longitudinalmente soldou, redesenhado, recozido (o processo da circulação da multi-passagem)

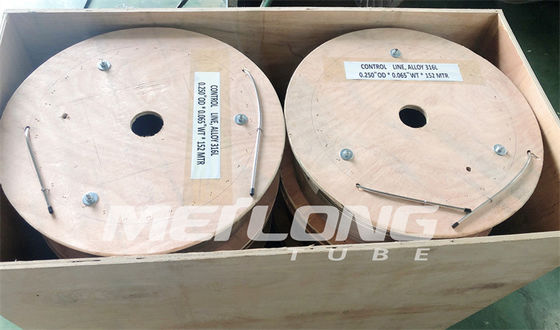

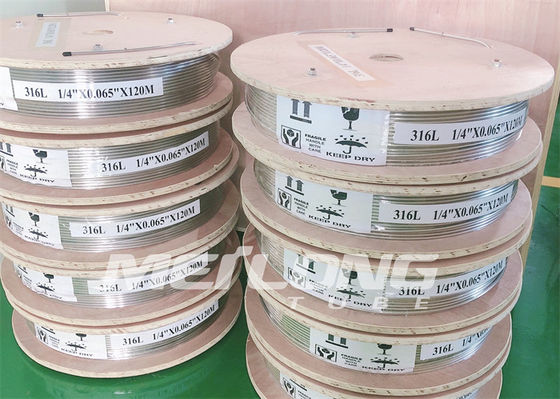

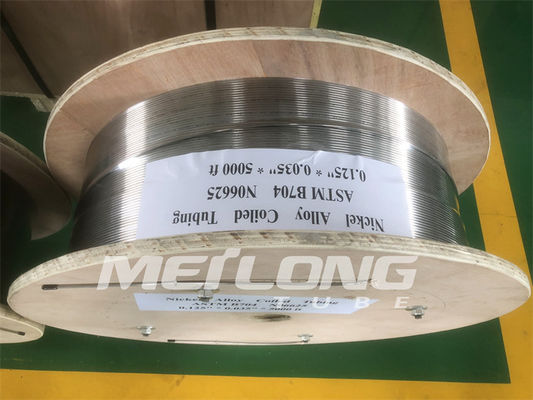

A tubulação de embalagem é ferida nivelada bobinada no metal/nos cilindros ou carretéis de madeira.

Todos os cilindros ou carretéis são embalados em umas caixas de madeira para a operação logística fácil.
