Detalhes do produto:
|
Liga: | Incoloy 825, UNS N08825 | Superfície: | Limpo e Brilhante |
---|---|---|---|
Circunstância: | Recozido | Propriedades: | Elástico aumentado e rendimento |
Característica: | Tubulação de alta pressão | Aplicação: | Abaixo do controle hidráulico do furo em poços de petróleo e gás |
Padrão: | ASTM B704 | Tamanho: | Tolerâncias dimensionais apertadas |
Padrão da aplicação: | NACE MR0175/ISO15156 | Teste: | o comprimento de 100% é hidráulico testado |
Destacar: | Tubo capilar de aço inoxidável de PVDF 304,Tubo 304 capilar de aço inoxidável encapsulado,Níquel os tubos capilares finos de liga |

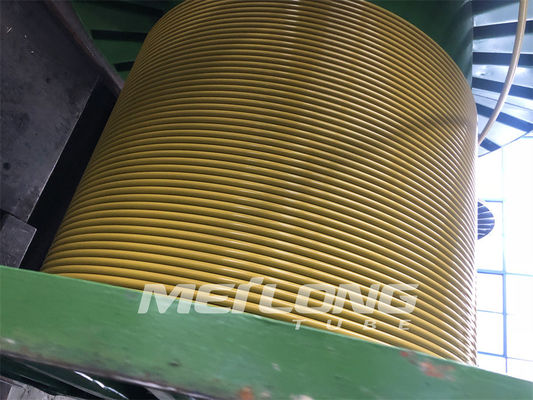

PVDF encapsulou a linha de controle níquel a tubulação capilar de Incoloy 825 da liga

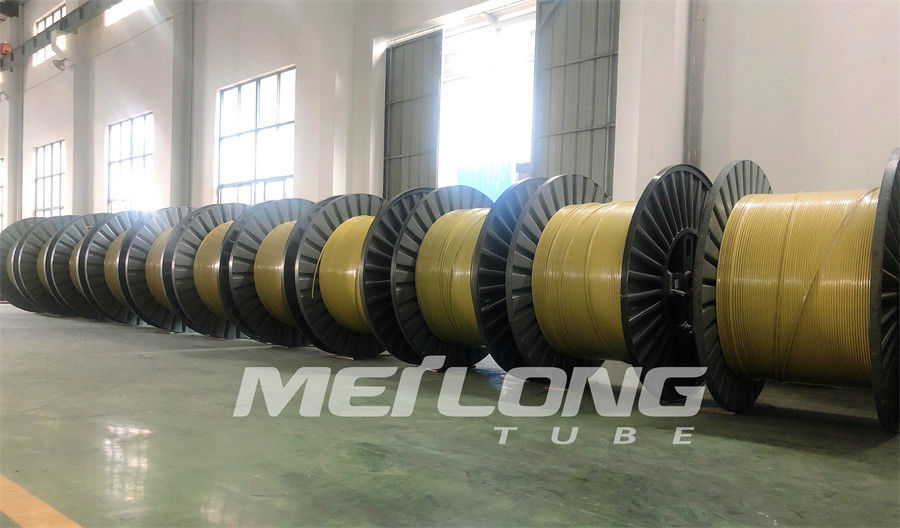

O tubo de Meilong fabrica linhas de controle hidráulicas soldadas ou sem emenda para aplicações subsuperficiais. A linha de controle hidráulica está disponível principalmente em cinco materiais, em espessuras de parede de variação, e em uma vasta gama de avaliações da pressão de funcionamento. A linha é fornecida em carretéis para exigir exigências do comprimento. Mediante solicitação, é pressão testada hidraulicamente, removida com gás do nitrogênio, ou líquido do óleo limpo, e selada em ambas as extremidades antes do transporte.
A linha de controle hidráulica soldada está flutuando a tomada tirada às especificações de ASTM e está disponível de todo o comprimento. Os tipos materiais para linhas de controle hidráulicas incluem TP316L de aço inoxidável que é apropriado para o doce aos ambientes moderadamente corrosivos, 2205 de aço inoxidável frente e verso, 2507 de aço inoxidável frente e verso super, a liga de níquel Incoloy 825 e Inconel 625 são apropriados para ambientes severamente corrosivos e altas pressões e temperaturas de trabalho. Os líquidos do sistema de controlo devem ser compatíveis com os ambientes e as temperaturas de funcionamento da linha de controle.
A linha de controle capsulagem igualmente está disponível, onde pedida, para fornecer a resistência adicional do esmagamento e de abrasão durante a instalação. O material da capsulagem deve ser combinado para a compatibilidade com os líquidos bons e as exigências da temperatura.

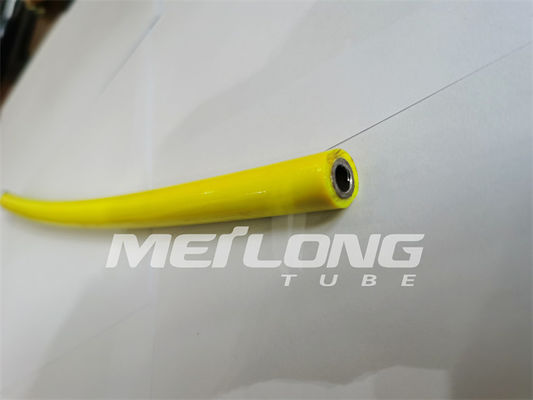

Linha de controle encapsulada
MEILONG oferece a capsulagem de linhas de controle fornecer a durabilidade aumentada, assim como resistência do produto químico e de corrosão para cumprir as exigências especializadas de cada projeto, nós oferecemos tipos diferentes da capsulagem, como: HDPE (polietileno de alto densidade), Santoprene, PVC (cloreto Polyvinyl), Haylar e PVDF (fluoreto do Polyvinylidene).
Flatpacks é de uso geral quando diversas linhas diferentes são terminadas aproximadamente na mesma profundidade no poço.
As aplicações comuns incluem sistemas bons inteligentes, linhas químicas fundos da injeção com cabo do calibre do downhole e linhas da válvula de segurança com linhas químicas da injeção do grupo raso. Para algumas aplicações as barras abundantes são encapsuladas igualmente no flatpack para fornecer a resistência adicional do esmagamento.
Padrão & aprovações
As linhas de controle são fabricadas de acordo com padrões aplicáveis de ASTM para cada material específico.
Os tubos podem ser fornecidos nivelados, enchidos, e filtrados por exigências do cliente e aos padrões apropriados de NAS/SAE.
Qualidade & teste
- Fabricado de acordo com planos padrão da inspeção e da qualidade
Projeto & construção
- Capsulagem para a única linha
- Perfis da capsulagem para serir a aplicação do cliente
- Linha marcação feita sob encomenda
- Série completa de materiais da aplicação
Materiais da capsulagem
- PP (polipropileno) /TPR) (de Santoprene/PA
(Nylon)/PVDF/ETFE) (de Tefzel/ECTFE (Halar)
FEP/PFA/CCE 3000
Características da linha de controle encapsulada
Maximize a proteção da linha do downhole
Aumente a resistência do esmagamento durante a instalação
Proteja a linha de controle contra a abrasão e a compressão
Elimine a falha a longo prazo da corrosão de esforço da linha de controle
Improve que aperta o perfil
Única ou capsulagem múltipla para a facilidade do corredor e da proteção adicionada
A liga disponível classifica para a linha de controle tubulação dentro da capsulagem
Austenítico: | 316L |
Duplex: |
S31803/S32205 S32750 |
Liga de níquel: |
N08825 N06625 |
Composição quimica de Incoloy 825
Níquel | Cromo | Ferro | Molibdênio | Carbono | Manganês | Silicone | Enxofre | Alumínio | Titânio | Cobre |
% | % | % | % | % | % | % | % | % | % | % |
mínimo. | máximo. | máximo. | máximo. | máximo. | máximo. | |||||
38.0-46.0 | 19.5-23.5 | 22,0 | 2.5-3.5 | 0,05 | 1,0 | 0,5 | 0,03 | 0,2 | 0.6-1.2 | 1.5-3.0 |
Norm Equivalence
Categoria | UNS nenhum | Norma do Euro | |
Não | Nome | ||
Liga | ASTM/ASME | EN10216-5 | EN10216-5 |
825 | N08825 | 2,4858 | NiCr21Mo |
A liga 825 de Incoloy é uma liga do níquel-ferro-cromo com adições de molibdênio e de cobre. Isto níquel a composição quimica da liga de aço é projetado fornecer a resistência excepcional a muitos ambientes corrosivos. É similar ligar 800 mas melhorou a resistência à corrosão aquosa. Tem a resistência excelente aos ácidos de diminuição e de oxidação, à esforço-corrosão que racha-se, e ao ataque localizado tal como a corrosão da picada e de fenda. A liga 825 é especialmente resistente aos ácidos sulfúricos e fosfóricos. Esta liga de aço do níquel é usada para o processamento químico, o equipamento do poluição-controle, o encanamento do poço de petróleo e gás, reprocessing nuclear do combustível, a produção de ácido, e o equipamento de conservação em vinagre.
Características
Resistência excelente aos ácidos de diminuição e de oxidação
Boa resistência ao rachamento da esforço-corrosão
Resistência satisfatória ao ataque localizado como a corrosão da picada e de fenda
Muito resistente aos ácidos sulfúricos e fosfóricos
Boas propriedades mecânicas na sala e em temperaturas elevados até aproximadamente 1020° F
Permissão para o uso da pressão-embarcação em temperaturas da parede até 800°F
Perfis padrão da capsulagem
Linha redonda, única | Artigo | Dimensões padrão |
![]() |
1/8' ‘linha do OD | 0,250' ‘(6,35 milímetros) diâmetro. |
1/4' ‘linha do OD | 0,433' ‘(11,0 milímetros) diâmetro. | |
3/8' ‘linha do OD | 0,535' ‘(13,6 milímetros) diâmetro. | |
linha de 1/2 ' ‘OD | 0,660' ‘(16,8 milímetros) diâmetro. |
Quadrado, única linha | Artigo | Dimensões padrão |
![]() |
1/8' ‘linha do OD | 0,250' ‘x 0,250" ‘(6,35 milímetros x 6,35 milímetros) |
1/4' ‘linha do OD | 0,433' ‘x 0,433" ‘(11,0 milímetros x 11,0 milímetros) | |
3/8' ‘linha do OD | 0,535' ‘x 0,535" ‘(13,6 milímetros x 13,6 milímetros) | |
linha de 1/2 ' ‘OD | 0,660' ‘x 0,660" ‘(16,8 milímetros x 16,8 milímetros) |
Retangular, 2 linhas | Artigo | Dimensões padrão |
![]() |
1/4' ‘linha do OD |
Largura: 0,710' ‘(18,0 milímetros) Altura: 0,410' ‘(10,4 milímetros) |
Retangular, 3 linhas | Artigo | Dimensões padrão |
![]() |
1/4' ‘linha do OD |
Largura: 0,990' ‘(25,1 milímetros) Altura: 0,410' ‘(10,4 milímetros) |
