Detalhes do produto:
|
Liga: | TP316L, UNS S31603 | Superfície: | Limpo e Brilhante |
---|---|---|---|
Circunstância: | Recozido | Propriedades: | Elástico aumentado e rendimento |
Característica: | Tubulação de alta pressão | Aplicação: | Abaixo do controle hidráulico do furo em poços de petróleo e gás |
Padrão: | ASTM A269 | Tamanho: | Tolerâncias dimensionais apertadas |
Padrão da aplicação: | NACE MR0175/ISO15156 | Teste: | o comprimento de 100% é hidráulico testado |
Destacar: | PVDF encapsulou o tubo capilar dos ss,tubo capilar UNS S31603 dos ss,oem 4 de aço inoxidável da bobina 3 da tubulação |
PVDF encapsulou a linha de controle Flatpack para a aplicação subsuperficial no petróleo e gás Wells

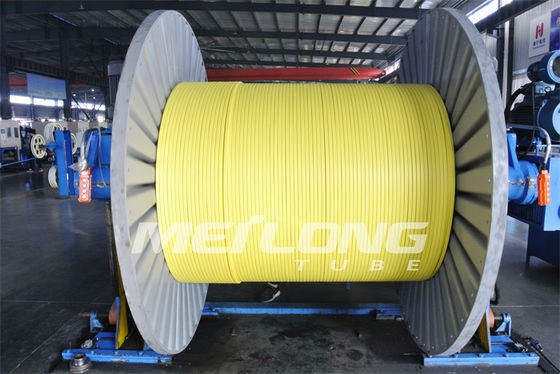

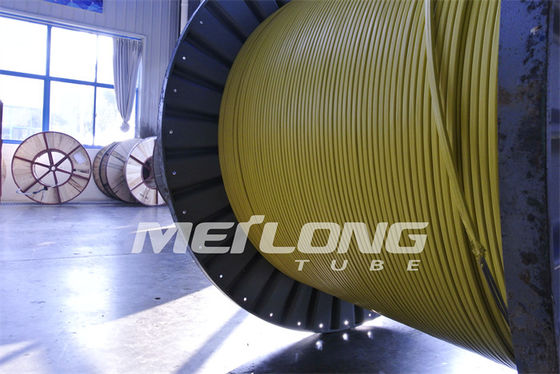

O tubo de Meilong fabrica linhas de controle hidráulicas soldadas ou sem emenda para aplicações subsuperficiais. A linha de controle hidráulica está disponível principalmente em cinco materiais, em espessuras de parede de variação, e em uma vasta gama de avaliações da pressão de funcionamento. A linha é fornecida em carretéis para exigir exigências do comprimento. Mediante solicitação, é pressão testada hidraulicamente, removida com gás do nitrogênio, ou líquido do óleo limpo, e selada em ambas as extremidades antes do transporte.
A linha de controle hidráulica soldada está flutuando a tomada tirada às especificações de ASTM e está disponível de todo o comprimento. Os tipos materiais para linhas de controle hidráulicas incluem TP316L de aço inoxidável que é apropriado para o doce aos ambientes moderadamente corrosivos, 2205 de aço inoxidável frente e verso, 2507 de aço inoxidável frente e verso super, a liga de níquel Incoloy 825 e Inconel 625 são apropriados para ambientes severamente corrosivos e altas pressões e temperaturas de trabalho. Os líquidos do sistema de controlo devem ser compatíveis com os ambientes e as temperaturas de funcionamento da linha de controle.
A linha de controle capsulagem igualmente está disponível, onde pedida, para fornecer a resistência adicional do esmagamento e de abrasão durante a instalação. O material da capsulagem deve ser combinado para a compatibilidade com os líquidos bons e as exigências da temperatura.

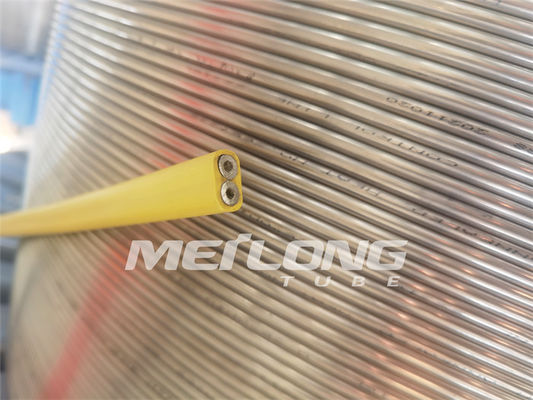

Linha de controle encapsulada Flatpack
A capsulagem é um plástico que seja expulsado sobre o tubo do metal. A capsulagem impede dano aos tubos do metal durante o processo de manufatura. A capsulagem fornece a resistência de abrasão adicional e é exigida igualmente se os protetores do cabo são instalados para aumentar a força guardando sobre cada conexão da tubulação da produção.
As capsulagem estão disponíveis em uma vasta gama de configurações com opções da capsulagem da única passagem e da capsulagem dupla da passagem para a proteção adicionada.
Aplicação de Flatpack
Flatpacks é de uso geral quando diversas linhas diferentes são terminadas aproximadamente na mesma profundidade no poço.
As aplicações comuns incluem sistemas bons inteligentes, linhas químicas fundos da injeção com cabo do calibre do downhole e linhas da válvula de segurança com linhas químicas da injeção do grupo raso. Para algumas aplicações as barras abundantes são encapsuladas igualmente no flatpack para fornecer a resistência adicional do esmagamento.
Padrão & aprovações
As linhas de controle são fabricadas de acordo com padrões aplicáveis de ASTM para cada material específico.
Os tubos podem ser fornecidos nivelados, enchidos, e filtrados por exigências do cliente e aos padrões apropriados de NAS/SAE.
Qualidade & teste
- Fabricado de acordo com planos padrão da inspeção e da qualidade
Projeto & construção
- Capsulagem para a única linha
- Perfis da capsulagem para serir a aplicação do cliente
- Linha marcação feita sob encomenda
- Série completa de materiais da aplicação
Materiais da capsulagem
- PP (polipropileno) /TPR) (de Santoprene/PA
(Nylon)/PVDF/ETFE) (de Tefzel/ECTFE (Halar)
FEP/PFA/CCE 3000
Características da linha de controle encapsulada Flatpack
Maximize a proteção da linha do downhole
Aumente a resistência do esmagamento durante a instalação
Proteja a linha de controle contra a abrasão e a compressão
Elimine a falha a longo prazo da corrosão de esforço da linha de controle
Improve que aperta o perfil
Única ou capsulagem múltipla para a facilidade do corredor e da proteção adicionada
A liga disponível classifica para a linha de controle tubulação dentro da capsulagem
Austenítico: | 316L |
Duplex: |
S31803/S32205 S32750 |
Liga de níquel: |
N08825 N06625 |
Composição quimica de TP316L
Carbono | Manganês | Fósforo | Enxofre | Silicone | Níquel | Cromo | Molibdênio |
% | % | % | % | % | % | % | % |
máximo. | máximo. | máximo. | máximo. | máximo. | |||
0,035 | 2,00 | 0,045 | 0,030 | 1,00 | 10.0-15.0 | 16.0-18.0 | 2.00-3.00 |
Norm Equivalence
Categoria | UNS nenhum | Norma do Euro | Japonês | |
Não | Nome | JIS | ||
Liga | ASTM/ASME | EN10216-5 | EN10216-5 | JIS G3463 |
316L | S31603 | 1,4404, 1,4435 | X2CrNiMo17-12-2 | SUS316LTB |
TP316L é um cromo-níquel austenítico de aço inoxidável com molibdênio e um baixo índice de carbono.
Resistência de corrosão
Ácidos orgânicos em concentrações altas e em temperaturas moderados
Ácidos inorgánicos, por exemplo ácidos fosfóricos e sulfúricos, em concentrações moderados e em temperaturas. O aço pode igualmente ser usado no ácido sulfúrico das concentrações acima de 90% na baixa temperatura.
Soluções de sal, por exemplo sulfatos, sulfuretos e sulfitos
Ambientes cáusticos
Os aços austeníticos são susceptíveis ao rachamento de corrosão de esforço. Isto pode ocorrer em temperaturas acima aproximadamente de 60°C (140°F) se o aço é sujeitado aos esforços elásticos e entra ao mesmo tempo o contato com determinadas soluções, particularmente aqueles que contêm cloretos. Tais condições do serviço devem consequentemente ser evitadas. As circunstâncias quando as plantas são interrompidas devem igualmente ser consideradas, como os condensados que são formados então podem desenvolver as circunstâncias que conduzem ambo o rachamento a corrosão de esforço e a picada.
TP316L tem um baixo índice de carbono e consequentemente uma resistência melhor à corrosão intergranular do que aços do tipo TP316.
Perfis padrão da capsulagem de Flatpack
Linha redonda, única | Artigo | Dimensões padrão |
![]() |
1/8' ‘linha do OD | 0,250' ‘(6,35 milímetros) diâmetro. |
1/4' ‘linha do OD | 0,433' ‘(11,0 milímetros) diâmetro. | |
3/8' ‘linha do OD | 0,535' ‘(13,6 milímetros) diâmetro. | |
linha de 1/2 ' ‘OD | 0,660' ‘(16,8 milímetros) diâmetro. |
Quadrado, única linha | Artigo | Dimensões padrão |
![]() |
1/8' ‘linha do OD | 0,250' ‘x 0,250" ‘(6,35 milímetros x 6,35 milímetros) |
1/4' ‘linha do OD | 0,433' ‘x 0,433" ‘(11,0 milímetros x 11,0 milímetros) | |
3/8' ‘linha do OD | 0,535' ‘x 0,535" ‘(13,6 milímetros x 13,6 milímetros) | |
linha de 1/2 ' ‘OD | 0,660' ‘x 0,660" ‘(16,8 milímetros x 16,8 milímetros) |
Retangular, 2 linhas | Artigo | Dimensões padrão |
![]() |
1/4' ‘linha do OD |
Largura: 0,710' ‘(18,0 milímetros) Altura: 0,410' ‘(10,4 milímetros) |
Retangular, 3 linhas | Artigo | Dimensões padrão |
![]() |
1/4' ‘linha do OD |
Largura: 0,990' ‘(25,1 milímetros) Altura: 0,410' ‘(10,4 milímetros) |
