Detalhes do produto:
|
Liga: | Duplex 2205, UNS S32205 | Superfície: | Limpo e Brilhante |
---|---|---|---|
Circunstância: | Recozido | Propriedades: | Elástico aumentado e rendimento |
Característica: | Tubulação de alta pressão | Aplicação: | Abaixo do controle hidráulico do furo em poços de petróleo e gás |
Padrão: | ASTM A789 | Tamanho: | Tolerâncias dimensionais apertadas |
Padrão da aplicação: | NACE MR0175/ISO15156 | Teste: | o comprimento de 100% é hidráulico testado |
Destacar: | Tubulação enrolado de aço inoxidável do duplex 2205,Tubulação enrolado de aço inoxidável UNS S32205,Tubo ISO9001 304 capilar de aço inoxidável |
O duplex 2205 UNS S32205 bobinou a linha de controle hidráulica tubulação capilar da tubulação
O tubo de Meilong fornece uma escala inteira de produtos enrolados da tubulação ao setor de petróleo e gás, e é um de nossos mercados mais importantes. Você encontrará nossos tubos do elevado desempenho usados com sucesso em alguns dos agradecimentos os mais agressivos subsea e do downhole das condições a nossa reputação provada em cumprir as exigências restritas da qualidade do óleo, do gás e das indústrias energéticas geotérmicas.
Melhorar a tecnologia estendeu a escala das maneiras em que os campos de petróleo e gás podem ser explorados, e cada vez mais os projetos exigem o uso de comprimentos longos, contínuos de linhas de controle de aço inoxidável. Estes são empregados em uma variedade de aplicações que incluem controles hidráulicos, instrumentação, a injeção química, os cordões umbilicais e o controle do flowline. O tubo de Meilong fornece produtos para todas estas aplicações, e mais, abaixando custos de operação e métodos melhorados da recuperação para nossos clientes.
Agradecimentos aos avanços na linha de controle tubular tecnologias, é agora mais barato e mais fácil conectar válvulas do downhole e sistemas de injeção químicos com os poços remotos e satélites, para plataformas centrais fixas e flutuando. Nós oferecemos a tubulação enrolado para linhas de controle em ligas de aço inoxidável e de níquel.
Tamanho típico da tubulação enrolado
O diâmetro externo de linhas de controle enrolados da tubulação é principalmente 1/4" (6,35), 3/8' ‘(9.53mm).
Espessuras de parede: 0,035' ‘(0.89mm), 0,049" ‘(1.24mm), 0,065" ‘(1.65mm), 0,083" (2.11mm)
A linha de controle tubulação está disponível dos comprimentos de 400 pés (122 medidores) a 32.808 pés (10.000 medidores). Nenhumas orbitally soldas de extremidade.
Outras especificações (1/8' ‘a 3/4" ‘) estão disponíveis a pedido.
Importância da tubulação enrolado
Cada um bobina da tubulação está a um comprimento completamente contínuo sem soldas orbitais.
Cada um bobina da tubulação é hidrostática testado no mínimo 11.600 libras por polegada quadrada.
O teste pode ser testemunhado no local pelos inspetores do terceiro (GV, BV, DNV).
Outros testes são teste da corrente de redemoinho, produtos químicos, aplainando, alargar-se, elástico, rendimento, alongamento, dureza para a qualidade material.
Descrição para a linha de controle enrolado da tubulação
As linhas de controle do downhole do tubo de Meilong são usadas primeiramente como canalizações de uma comunicação para dispositivos hidraulicamente operados do downhole no óleo, no gás, e nos poços da água-injeção, onde a durabilidade e a resistência às circunstâncias ásperas extremas são exigidas. Estas linhas podem ser feitas sob encomenda configuradas para uma variedade de aplicações e componentes do downhole.
Materiais da liga para a linha de controle enrolado da tubulação
Tubulação da liga |
Hidráulico Controle |
Produto químico Injeção |
Picada do cloreto/ Resistência de corrosão da fenda |
H2S / CO2 Resistência |
Resistência do rachamento de corrosão de esforço do cloreto (SCC) | Especificação de UNS/ASTM |
316L inoxidável – força de rendimento mínima de 170 MPa Tubulação Emenda-soldada da pressão |
• | • | S31603 / A269 | |||
Força de rendimento mínima do MPa do duplex 2205 – 485 Tubulação Emenda-soldada da pressão |
• | • | • | • | • | S32205 / A789 |
Força de rendimento mínima do MPa do duplex 2507 – 550 Tubulação Emenda-soldada da pressão |
• | • | • | • | • | S32750 / A789 |
Força de rendimento mínima do MPa de Incoloy 825 – 240 Tubulação Emenda-soldada da pressão |
• | • | • | • | • | N08825 / B704 |
Força de rendimento mínima do MPa de Inconel 625 – 414 Tubulação Emenda-soldada da pressão |
• | • | • | • | • | N06625 / B704 |
Linha de controle enrolado características da tubulação
Tolerâncias dimensionais próximas
Propriedades mecânicas consideravelmente aumentadas
Revestimento de superfície superior
Limpeza alta da superfície interior
Ovality controlado, excentricidade
Duplex 2205 para a linha de controle hidráulica da tubulação enrolado
Carbono | Manganês | Fósforo | Enxofre | Silicone | Níquel | Cromo | Molibdênio | Nitrogênio |
% | % | % | % | % | % | % | % | % |
máximo. | máximo. | máximo. | máximo. | máximo. | ||||
0,03 | 2,00 | 0,030 | 0,020 | 1,00 | 4.5-6.5 | 22.0-23.0 | 3.0-3.5 | 0.14-0.20 |
Equivalência padrão
Categoria | UNS nenhum | Padrão do Euro | Japonês | |
Não | Nome | JIS | ||
Liga | ASTM/ASME | EN10216-5 | EN10216-5 | JIS G3463 |
2205 | S31803 | 1,4462 | X2CrNiMoN22-5-3 | SUS329J3LTB |
O duplex 2205 é um duplex aumentado nitrogênio de aço inoxidável que seja desenvolvido para combater problemas comuns da corrosão encontre com os aços inoxidáveis de 300 séries. O “duplex” descreve uma família dos aços inoxidáveis que são nem inteiramente austeníticos, como SS304 inoxidável, nem puramente ferritic, como SS430 inoxidável. A estrutura de 2205 de aço inoxidável frente e verso consiste nas associações da austenita cercadas em uma fase contínua da ferrite. Na condição recozida, o duplex 2205 contém a ferrite aproximadamente 40-50%. Referido frequentemente como a categoria do cavalo do trabalho, o duplex 2205 é a categoria a mais amplamente utilizada na família frente e verso de aços inoxidáveis.
A vantagem de uma estrutura frente e verso é que combina as qualidades favoráveis de uma liga ferritic (resistência do rachamento de corrosão de esforço e de grande resistência) com as aquelas de uma liga austenítica (facilidade da resistência da fabricação e de corrosão).
O uso de 2205 de aço inoxidável frente e verso deve ser limitado às temperaturas abaixo de 600° F. Prolongado elevou a exposição da temperatura pode embrittle 2205 frente e verso de aço inoxidável.
Resistência de corrosão da linha de controle enrolado da tubulação do duplex 2205
o duplex 2205 de aço inoxidável é uma solução eficaz na redução de custos para muitas aplicações onde os aços inoxidáveis de 300 séries são susceptíveis ao rachamento de corrosão de esforço do cloreto. O rachamento de corrosão de esforço ocorre quando os aços inoxidáveis são sujeitados ao esforço elástico, quando em contato com as soluções que contêm cloretos. Temperaturas crescentes também para aumentar a susceptibilidade de aços inoxidáveis ao rachamento de corrosão de esforço.
A combinação de cromo, o molibdênio e o nitrogênio transportam a boa resistência de 2205 à corrosão da picada e de fenda do cloreto. Esta resistência é extremamente importante para serviços tais como ambientes marinhos, a água salgada, as operações do descoramento, o abastecimento de água de laço fechado e as algumas aplicações da transformação de produtos alimentares. Os índices altos do cromo, do molibdênio e do nitrogênio de 2205 fornecem o superior da resistência de corrosão aos aços inoxidáveis comuns, como, ao SS316L e ao SS317L na maioria de ambientes.
Peso da tubulação da liga pelo medidor (quilogramas)
Duplex 2205 (UNS S32205)
O.D. | W.T. | |||||
Fração | Decimal | 0,028 | 0,035 | 0,049 | 0,065 | 0,083 |
1/8 | 0,125 | 0,0431 | 0,0500 | - | - | - |
1/4 | 0,250 | 0,0988 | 0,1195 | 0,1564 | 0,1910 | 0,2200 |
3/8 | 0,375 | 0,1542 | 0,1890 | 0,2536 | 0,3200 | 0,3849 |
1/2 | 0,500 | 0,2099 | 0,2584 | 0,3509 | 0,4490 | 0,5496 |
5/8 | 0,625 | 0,2655 | 0,3280 | 0,4482 | 0,5781 | 0,7143 |
3/4 | 0,750 | 0,3210 | 0,3974 | 0,5454 | 0,7071 | 0,8790 |
Propriedades da tubulação da liga
tomada interna tubulação redesenhada Emenda-soldada & de flutuação. Fornecido na condição recozida
Comprimento contínuo sem soldas comum orbitais
Liga | UNS | O.D. | W.T. | Pressão de funcionamento | Pressão estourada | Pressão do colapso | Pressão de teste | |
polegada | polegada | polegada | Libra por polegada quadrada | libra por polegada quadrada | libra por polegada quadrada | libra por polegada quadrada | ||
Duplex 2205 | S32205 | 1/8 | 0,125 | 0,028 | 15.544 | 41.704 | 15.544 | 17.400 |
Duplex 2205 | S32205 | 1/8 | 0,125 | 0,035 | 19.430 | 52.130 | 19.430 | 21.025 |
Duplex 2205 | S32205 | 1/4 | 0,250 | 0,035 | 9.715 | 26.065 | 9.715 | 10.875 |
Duplex 2205 | S32205 | 1/4 | 0,250 | 0,049 | 13.631 | 31.784 | 12.821 | 14.500 |
Duplex 2205 | S32205 | 1/4 | 0,250 | 0,065 | 18.076 | 40.182 | 15.824 | 19.575 |
Duplex 2205 | S32205 | 3/8 | 0,375 | 0,035 | 6.492 | 22.226 | 6.786 | 7.250 |
Duplex 2205 | S32205 | 3/8 | 0,375 | 0,049 | 9.082 | 25.230 | 9.156 | 10.150 |
Duplex 2205 | S32205 | 3/8 | 0,375 | 0,065 | 12.056 | 29.302 | 11.629 | 13.050 |
Duplex 2205 | S32205 | 3/8 | 0,375 | 0,083 | 15.382 | 34.858 | 14.087 | 16.675 |
Duplex 2205 | S32205 | 1/2 | 0,500 | 0,049 | 6.815 | 22.574 | 7.095 | 7.250 |
Duplex 2205 | S32205 | 1/2 | 0,500 | 0,065 | 9.038 | 25.172 | 9.126 | 10.150 |
Duplex 2205 | S32205 | 1/2 | 0,500 | 0,083 | 11.540 | 28.536 | 11.217 | 13.050 |
Duplex 2205 | S32205 | 5/8 | 0,625 | 0,049 | 5.446 | 21.147 | 5.785 | 5.800 |
Duplex 2205 | S32205 | 5/8 | 0,625 | 0,065 | 7.213 | 23.038 | 7.492 | 7.975 |
Duplex 2205 | S32205 | 5/8 | 0,625 | 0,083 | 9.229 | 31.216 | 9.288 | 10.150 |
Duplex 2205 | S32205 | 3/4 | 0,750 | 0,049 | 4.534 | 20.265 | 4.887 | 5.075 |
Duplex 2205 | S32205 | 3/4 | 0,750 | 0,065 | 6.020 | 21.738 | 6.344 | 6.525 |
Duplex 2205 | S32205 | 3/4 | 0,750 | 0,083 | 7.684 | 23.560 | 7.919 | 8.700 |
* pressão estourada teórica baseada na espessura de parede mínima, e resistência à tração mínima
* pressão teórica do colapso baseada na espessura de parede mínima, e força de rendimento mínimo
* avaliação da pressão em condições estático de 100°F (38°C), neutro e
Processo e embalagem da tubulação
Perfurado sem emenda, redesenhado, recozido (processo da circulação da multi-passagem)
Soldado longitudinalmente soldou, redesenhado, recozido (o processo da circulação da multi-passagem)

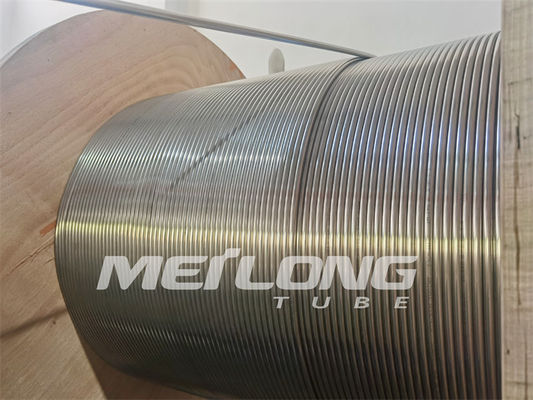

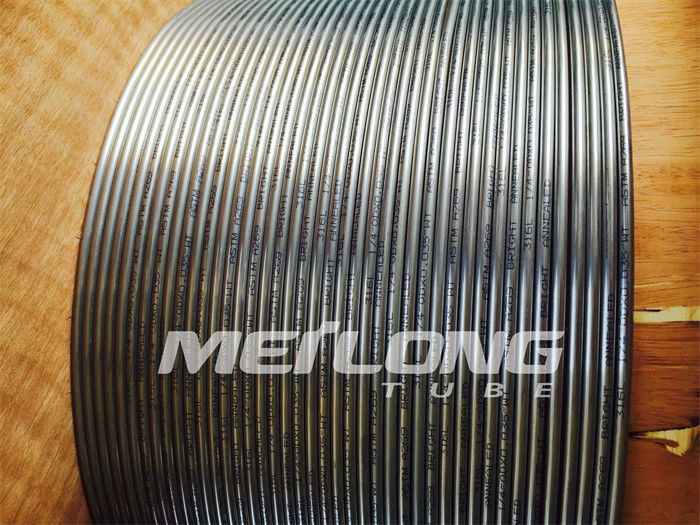

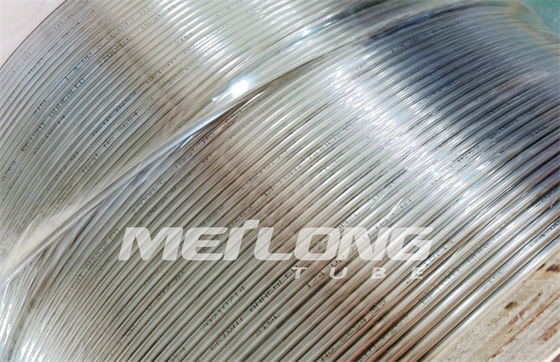

A tubulação de embalagem é ferida nivelada bobinada no metal/nos cilindros ou carretéis de madeira.
Todos os cilindros ou carretéis são embalados em umas caixas de madeira para a operação logística fácil.
