Linha de controle encapsulada de ASTM B704 Incoloy 825 tubulação enrolado de aço inoxidável

Linha de controle hidráulica de alta elasticidade tubulação capilar de ASTM B704 Incoloy 825

As linhas de controle soldadas e redesenhadas são a construção preferida para as linhas de controle que estão sendo usadas em aplicações do petróleo e gás do downhole. Nossas linhas de controle soldadas são usadas em SCSSV, na injeção química, em conclusões boas avançadas, e em aplicações do calibre. Nós oferecemos uma variedade de linhas de controle. (TIG Welded ou laser soldado, e tomada de flutuação tirada, e linhas com realces) os vários processos fornecem-nos a capacidade para personalizar uma solução para encontrar sua conclusão boa.

Tamanho típico da linha de controle

O diâmetro externo de linhas de controle é principalmente 1/4' ‘(6.35mm).

Espessuras de parede: 0,035' ‘(0.89mm), 0,049" ‘(1.24mm), 0,065" ‘(1.65mm)

A linha de controle tubulação está disponível dos comprimentos de 400 pés (122 medidores) a 32.808 pés (10.000 medidores). Nenhumas orbitally soldas de extremidade.

Outras especificações (1/8' ‘a 3/4" ‘) estão disponíveis a pedido.

Fabricação da precisão

O tubo de Meilong opera-se de um complexo das construções que totalizam 20.000 medidores quadrados.

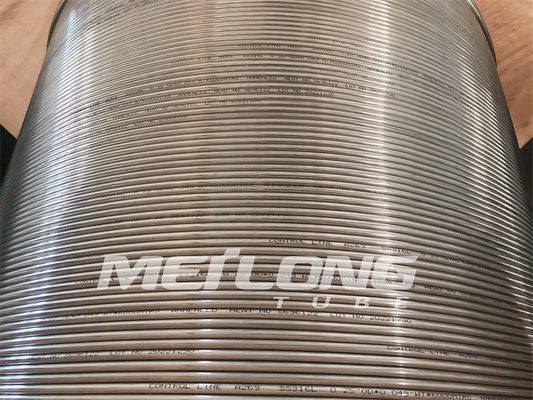

Cada um bobina da tubulação está a um comprimento completamente contínuo sem soldas orbitais.

Cada um bobina da tubulação é hidrostática testado com uma pressão visada.

O teste pode ser testemunhado no local pelos inspetores do terceiro (GV, BV, DNV).

Capacidades do controle da qualidade

Características da tubulação

Tolerâncias dimensionais próximas

Propriedades mecânicas consideravelmente aumentadas

Revestimento de superfície superior

Limpeza alta da superfície interior

Ovality controlado, excentricidade

Tolerância dimensional

Padrão de Meilong

Tratamento térmico

A tubulação calor-é tratada para conseguir propriedades mecânicas e a resistência de corrosão especificadas em uma fornalha do fora-moinho com uma atmosfera de diminuição.

Descrição da aplicação para SSSV

Uma válvula de segurança é uma válvula que atue como o protetor de seu equipamento. As válvulas de segurança podem impedir dano a suas embarcações de pressão e mesmo impedir explosões em sua facilidade quando instaladas em embarcações de pressão.

Uma válvula de segurança é um tipo de válvula que atua automaticamente quando a pressão do lado da entrada dos aumentos da válvula a uma pressão predeterminada, abrir o disco da válvula e descarregar o líquido. O sistema da válvula de segurança é projetado ser uma segurança contra falhas de modo que um wellbore possa ser isolado no caso de toda a falha ou dano de sistema às facilidades de superfície do produção-controle.

Na maioria dos casos, é para ter imperativo meios do fechamento para todos os poços capazes do ow natural do fl à superfície. A instalação de uma válvula de segurança subsuperficial (SSSV) fornecerá esta capacidade do fechamento da emergência. Os sistemas de segurança podem ser operados em um princípio à prova de falhas de um painel de controle posicionado na superfície.

O SCSSV é controlado a linha de controle de aço inoxidável por um ¼” que está unida à parte externa da corda boa da tubulação e instalada quando a tubulação da produção é instalada. Segundo a pressão da fonte, pode ser necessário manter tanto quanto 10.000 libras por polegada quadrada na linha de controle para manter a válvula aberta.

Outras aplicações

Tubulação enrolado capilar da liga para a injeção química

Linha de controle hidráulica desencapada e encapsulada tubulação enrolado da liga para válvulas de segurança subsea

Cordas da velocidade, cordas do trabalho, e cordões umbilicais de aço do tubo

Tubulação enrolado geotérmica da liga

Ligas para linhas de controle

Composições quimicas da linha de controle tubulação capilar de Incoloy 825

A liga 825 de Incoloy é uma liga do níquel-ferro-cromo com adições de molibdênio e de cobre.

Linha de controle peso de Incoloy 825 da tubulação pelo medidor (quilogramas)

Incoloy 825 (UNS N08825)

Incoloy 825 propriedades da tubulação capilar

Tomada interna tubulação redesenhada soldada & de flutuação. Fornecido na condição recozida

Comprimento contínuo sem soldas comum orbitais

* pressão estourada teórica baseada na espessura de parede mínima, e resistência à tração mínima

* pressão teórica do colapso baseada na espessura de parede mínima, e força de rendimento mínimo

* avaliação da pressão em condições estático de 100°F (38°C), neutro e

Processo e embalagem da tubulação

Perfurado sem emenda, redesenhado, recozido (processo da circulação da multi-passagem)

Soldado longitudinalmente soldou, redesenhado, recozido (o processo da circulação da multi-passagem)

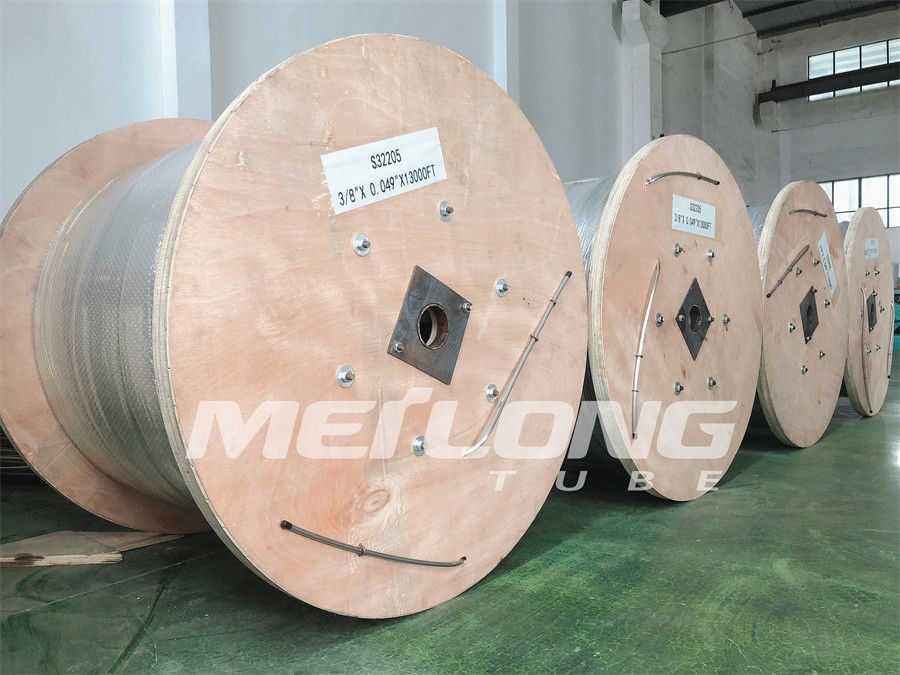

A tubulação de embalagem é ferida nivelada bobinada no metal/nos cilindros ou carretéis de madeira.

Todos os cilindros ou carretéis são embalados em umas caixas de madeira para a operação logística fácil.
