Linha de alta pressão tubulação capilar do Teflon FEP do duplex 2507 da tubulação capilar de UNS S32750

Linha de alta pressão tubulação capilar do Teflon FEP do duplex 2507 da tubulação capilar de UNS S32750
Linha de alta pressão tubulação capilar do Teflon FEP do duplex 2507 da tubulação capilar de UNS S32750 Linha de alta pressão tubulação capilar do Teflon FEP do duplex 2507 da tubulação capilar de UNS S32750 Linha de alta pressão tubulação capilar do Teflon FEP do duplex 2507 da tubulação capilar de UNS S32750

Imagem Grande :  Linha de alta pressão tubulação capilar do Teflon FEP do duplex 2507 da tubulação capilar de UNS S32750

Detalhes do produto:
Lugar de origem: China
Marca: Meilong Tube
Certificação: ISO9001 : 2015
Número do modelo: 3 / 8" OD x 0,065" PESO
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1000 medidores

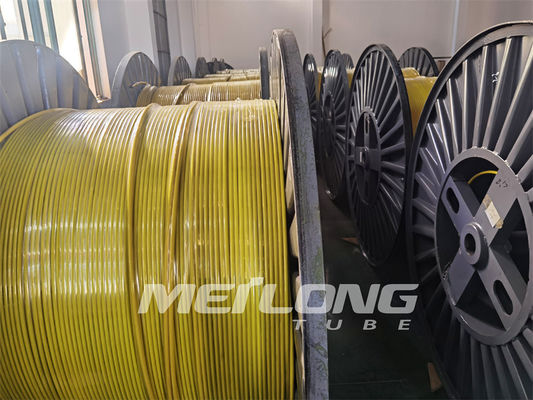

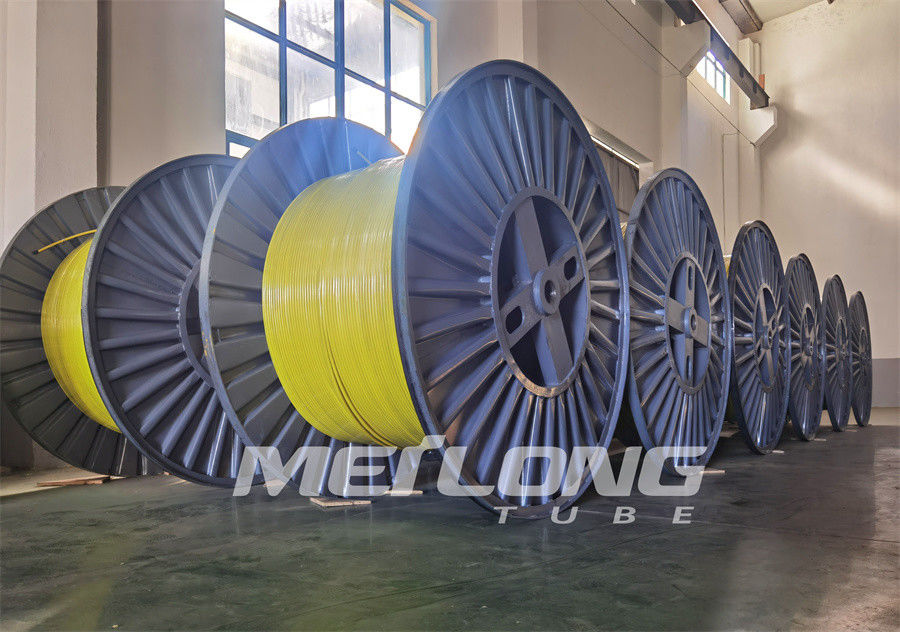

Detalhes da embalagem: Ferida nivelada bobinada em carretéis/cilindros, e embalada em casos de madeira
Tempo de entrega: 7 dias
Termos de pagamento: L/C, T/T
Habilidade da fonte: 100 toneladas métricas pelo mês (que inclui a tubulação de aço frente e verso, a tubulação da liga d

Linha de alta pressão tubulação capilar do Teflon FEP do duplex 2507 da tubulação capilar de UNS S32750

descrição
Liga: UNS S32750, duplex super 2507 Superfície: Limpo e Brilhante
Circunstância: Recozido Propriedades: Elástico aumentado e rendimento
Característica: Tubulação de alta pressão Aplicação: Abaixo do controle hidráulico do furo em poços de petróleo e gás
Padrão: ASTM A789 Tamanho: Tolerâncias dimensionais apertadas
Capsulagem: Rilsan 11, nylon 11 Teste: o comprimento de 100% é hidráulico testado
Destacar:

Tubulação capilar de alta pressão de UNS S32750

,

duplex de alta pressão 2507 da tubulação capilar

,

Bobina 2 de aço inoxidável de FEP 1

O Teflon 2507 FEP frente e verso super de UNS S32750 encapsulou a linha de controle tubulação capilar



O tubo de Meilong fabrica linhas de controle hidráulicas soldadas ou sem emenda para aplicações subsuperficiais. A linha de controle hidráulica está disponível principalmente em cinco materiais, em espessuras de parede de variação, e em uma vasta gama de avaliações da pressão de funcionamento. A linha é fornecida em carretéis para exigir exigências do comprimento. Mediante solicitação, é pressão testada hidraulicamente, removida com gás do nitrogênio, ou líquido do óleo limpo, e selada em ambas as extremidades antes do transporte.



A linha de controle hidráulica soldada está flutuando a tomada tirada às especificações de ASTM e está disponível de todo o comprimento. Os tipos materiais para linhas de controle hidráulicas incluem TP316L de aço inoxidável que é apropriado para o doce aos ambientes moderadamente corrosivos, 2205 de aço inoxidável frente e verso, 2507 de aço inoxidável frente e verso super, a liga de níquel Incoloy 825 e Inconel 625 são apropriados para ambientes severamente corrosivos e altas pressões e temperaturas de trabalho. Os líquidos do sistema de controlo devem ser compatíveis com os ambientes e as temperaturas de funcionamento da linha de controle.



A linha de controle capsulagem igualmente está disponível, onde pedida, para fornecer a resistência adicional do esmagamento e de abrasão durante a instalação. O material da capsulagem deve ser combinado para a compatibilidade com os líquidos bons e as exigências da temperatura.



A capsulagem de componentes do downhole tais como linhas de controle hidráulicas, única linha capsulagem, Duplo-linha capsulagem (FLATPACK), Triplo-linha capsulagem (FLATPACK) tornou-se predominante em aplicações do downhole. A cobertura do plástico fornece diversos benefícios que ajudam a assegurar uma conclusão bem sucedida.



A capsulagem fornece uma camada protetora para manter as linhas do risco, o denteamento, e possivelmente o esmagamento ao correr no furo.

A capsulagem de diversos componentes (bloco liso) fornece uma consolidação que ajude a reduzir o equipamento e o pessoal que é necessário distribuir únicos componentes múltiplos. Em muitos casos, um bloco liso é por mais imperativo que o espaço do equipamento possa ser limitado.

A capsulagem mantém-se do metal ao contato do metal.

A capsulagem puder fornecer a proteção aos componentes subjacentes quando no furo tal como as linhas que podem ser através de uma cara da areia ou possivelmente em contato com uma taxa alta de gás.



LIVRE DAS SOLDAS ORBITAIS para FEP encapsulou linhas de controle



As linhas de controle hidráulicas segundo o comprimento da aplicação são sujeitadas às matérias primas. As soldas orbitais tornaram-se desnecessárias em nossas conclusões da indústria também são frequentemente maiores do que o rendimento padrão de uma bobina produzida moinho. Nossa produção emenda-soldada da tubulação usa máquinas de soldadura do gás inerte de tungstênio (TIG), e máquinas de soldadura do laser. Este processo dá ao operador as ferramentas para executar uma solda repetível, de alta qualidade. Nosso equipamento atual, junto com máquinas do frio-desenho para permitir que nós produzam escalas do tamanho do OD de 1/8" – 1" e espessuras de parede de 0,028" de -0,095". As ligas comuns para produtos da tubulação são 316L, 2205, 2507, 825, 625, e Monel 400.



Testes para a qualidade



• Produto químico

• Corrosão

• Dimensional

• Corrente parasita

• Hidrostática

• Alongamento

• Dureza

• Alargamento

• Aplaine

• Tamanho de grão

• Metalúrgico

• Identificação material positiva (PMI)

• Aspereza de superfície

• Elástico

• Rendimento



Padrão & aprovações



As linhas de controle são fabricadas de acordo com padrões aplicáveis de ASTM para cada material específico.

Os tubos podem ser fornecidos nivelados, enchidos, e filtrados por exigências do cliente e aos padrões apropriados de NAS/SAE.



Projeto & construção



- Capsulagem para a única linha

- Perfis da capsulagem para serir a aplicação do cliente

- Linha marcação feita sob encomenda

- Série completa de materiais da aplicação



Materiais da capsulagem para linhas de controle de aço inoxidável frente e verso



Nome de MSCL Nome da indústria Variação da temperatura Resistência de abrasão Resistência às salmouras Resistência aos hidrocarbonetos
Nylon 11 Rilsan 11, nylon 11, poliamida -60ºС a 135ºС 5 3 5
Polipropileno Polyolefin -25ºС a 150ºС 3 5 3
TPE, TPR, TPV Santoprene -30ºС a 135ºС 3 5 3
PVDF Solef, Kynar -30ºС a 150ºС 4 4 5
ECTFE Halar -75ºС a 150ºС 5 5 5
ETFE Tefzel -100ºС a 150ºС 5 5 5
FEP Teflon -110ºС a 150ºС 3 5 5
MFA/PFA Teflon -110ºС a 250ºС 3 5 5

5 = 1 excelente = pobre



Características da linha de controle encapsulada



Maximize a proteção da linha do downhole

Aumente a resistência do esmagamento durante a instalação

Proteja a linha de controle contra a abrasão e a compressão

Elimine a falha a longo prazo da corrosão de esforço da linha de controle

Improve que aperta o perfil

Única ou capsulagem múltipla para a facilidade do corredor e da proteção adicionada



A liga disponível classifica para a linha de controle tubulação dentro da capsulagem



Tubulação da liga

Hidráulico

Controle

Produto químico

Injeção

Picada do cloreto/

Resistência de corrosão da fenda

H2S / CO2

Resistência

Resistência do rachamento de corrosão de esforço do cloreto (SCC) Especificação de UNS/ASTM

316L inoxidável – força de rendimento mínima de 170 MPa

Tubulação Emenda-soldada da pressão

      S31603 / A269

Força de rendimento mínima do MPa do duplex 2205 – 485

Tubulação Emenda-soldada da pressão

S32205 / A789

Força de rendimento mínima do MPa do duplex 2507 – 550

Tubulação Emenda-soldada da pressão

S32750 / A789

Força de rendimento mínima do MPa de Incoloy 825 – 240

Tubulação Emenda-soldada da pressão

N08825 / B704

Força de rendimento mínima do MPa de Inconel 625 – 414

Tubulação Emenda-soldada da pressão

N06625 / B704



Perfis padrão da capsulagem



Linha redonda, única Artigo Dimensões padrão
Linha de alta pressão tubulação capilar do Teflon FEP do duplex 2507 da tubulação capilar de UNS S32750 0 1/8' ‘linha do OD 0,250' ‘(6,35 milímetros) diâmetro.
1/4' ‘linha do OD 0,433' ‘(11,0 milímetros) diâmetro.
3/8' ‘linha do OD 0,535' ‘(13,6 milímetros) diâmetro.
linha de 1/2 ' ‘OD 0,660' ‘(16,8 milímetros) diâmetro.





Quadrado, única linha Artigo Dimensões padrão
Linha de alta pressão tubulação capilar do Teflon FEP do duplex 2507 da tubulação capilar de UNS S32750 1 1/8' ‘linha do OD 0,250' ‘x 0,250" ‘(6,35 milímetros x 6,35 milímetros)
1/4' ‘linha do OD 0,433' ‘x 0,433" ‘(11,0 milímetros x 11,0 milímetros)
3/8' ‘linha do OD 0,535' ‘x 0,535" ‘(13,6 milímetros x 13,6 milímetros)
linha de 1/2 ' ‘OD 0,660' ‘x 0,660" ‘(16,8 milímetros x 16,8 milímetros)





Retangular, 2 linhas Artigo Dimensões padrão
Linha de alta pressão tubulação capilar do Teflon FEP do duplex 2507 da tubulação capilar de UNS S32750 2 1/4' ‘linha do OD

Largura: 0,710' ‘(18,0 milímetros)

Altura: 0,410' ‘(10,4 milímetros)





Retangular, 3 linhas Artigo Dimensões padrão
Linha de alta pressão tubulação capilar do Teflon FEP do duplex 2507 da tubulação capilar de UNS S32750 3 1/4' ‘linha do OD

Largura: 0,990' ‘(25,1 milímetros)

Altura: 0,410' ‘(10,4 milímetros)



Linha de controle 2507 de aço inoxidável frente e verso super propriedades da tubulação



tomada interna tubulação redesenhada Emenda-soldada & de flutuação. Fornecido na condição recozida

Comprimento contínuo sem soldas comum orbitais



Liga UNS O.D. W.T. Pressão de funcionamento Pressão estourada Pressão do colapso Pressão de teste
polegada polegada polegada libra por polegada quadrada libra por polegada quadrada libra por polegada quadrada libra por polegada quadrada
Duplex super 2507 S32750 1/8 0,125 0,028 19.177 47.169 19.177 21.025
Duplex super 2507 S32750 1/8 0,125 0,035 23.971 58.961 23.971 26.100
Duplex super 2507 S32750 1/4 0,250 0,035 11.986 29.481 11.986 13.050
Duplex super 2507 S32750 1/4 0,250 0,049 16.816 35.949 15.817 18.850
Duplex super 2507 S32750 1/4 0,250 0,065 22.300 45.448 19.522 24.650
Duplex super 2507 S32750 3/8 0,375 0,035 8.009 25.138 8.372 8.700
Duplex super 2507 S32750 3/8 0,375 0,049 11.205 28.536 11.296 12.325
Duplex super 2507 S32750 3/8 0,375 0,065 14.873 33.141 14.346 16.675
Duplex super 2507 S32750 3/8 0,375 0,083 18.977 39.426 17.379 21.025
Duplex super 2507 S32750 1/2 0,500 0,049 8.408 25.532 8.753 9.425
Duplex super 2507 S32750 1/2 0,500 0,065 11.150 28.470 11.259 12.325
Duplex super 2507 S32750 1/2 0,500 0,083 14.237 32.275 13.838 15.950
Duplex super 2507 S32750 5/8 0,625 0,049 6.719 23.918 7.137 7.250
Duplex super 2507 S32750 5/8 0,625 0,065 8.898 26.056 9.243 10.150
Duplex super 2507 S32750 5/8 0,625 0,083 11.386 35.306 11.459 12.325
Duplex super 2507 S32750 3/4 0,750 0,049 5.593 22.921 6.029 5.800
Duplex super 2507 S32750 3/4 0,750 0,065 7.427 24.587 7.827 7.975
Duplex super 2507 S32750 3/4 0,750 0,083 9.480 26.647 9.770 10.150



Pressão estourada teórica baseada na espessura de parede mínima, e resistência à tração mínima

Pressão teórica do colapso baseada na espessura de parede mínima, e força de rendimento mínimo

Avaliação da pressão em condições estático de 100°F (38°C), neutro e
