Detalhes do produto:
|
Liga: | Duplex super 2507, UNS S32750 | Superfície: | Limpo e Brilhante |
---|---|---|---|
Circunstância: | Recozido | Propriedades: | Elástico aumentado e rendimento |
Característica: | Tubulação de alta pressão | Aplicação: | Abaixo do controle hidráulico do furo em poços de petróleo e gás |
Padrão: | ASTM A789 | Tamanho: | Tolerâncias dimensionais apertadas |
Padrão da aplicação: | NACE MR0175/ISO15156 | Teste: | o comprimento de 100% é hidráulico testado |
Destacar: | Duplex 2507 fino - tubo capilar murado,SS316L fino - tubo capilar murado,Bobina de aço inoxidável da tubulação 4 de ASTM 3 |
A resistência à tração aumentada bobinou a linha de controle hidráulica tubulação capilar da tubulação
O tubo de Meilong fornece uma escala de produtos inteira ao setor de petróleo e gás, e é um de nossos mercados mais importantes. Você encontrará nossos tubos do elevado desempenho usados com sucesso em alguns dos agradecimentos os mais agressivos subsea e do downhole das condições a nossa reputação provada em cumprir as exigências restritas da qualidade do óleo, do gás e das indústrias energéticas geotérmicas.
Melhorar a tecnologia estendeu a escala das maneiras em que os campos de petróleo e gás podem ser explorados, e cada vez mais os projetos exigem o uso de comprimentos longos, contínuos de linhas de controle de aço inoxidável. Estes são empregados em uma variedade de aplicações que incluem controles hidráulicos, instrumentação, a injeção química, os cordões umbilicais e o controle do flowline. O tubo de Meilong fornece produtos para todas estas aplicações, e mais, abaixando custos de operação e métodos melhorados da recuperação para nossos clientes.
Agradecimentos aos avanços na linha de controle tubular tecnologias, é agora mais barato e mais fácil conectar válvulas do downhole e sistemas de injeção químicos com os poços remotos e satélites, para plataformas centrais fixas e flutuando. Nós oferecemos a tubulação enrolado para linhas de controle em ligas de aço inoxidável e de níquel.
Tamanho típico da tubulação enrolado
O diâmetro externo de linhas de controle enrolados da tubulação é principalmente 1/4' ‘(6.35mm).
Espessuras de parede: 0,035' ‘(0.89mm), 0,049" ‘(1.24mm), 0,065" ‘(1.65mm)
A linha de controle tubulação está disponível de comprimentos contínuos sem orbitally soldas de extremidade.
Outras especificações (1/8' ‘a 3/4" ‘) estão disponíveis a pedido.
Vantagens e benefícios da tubulação enrolado
- As linhas de controle são entregadas de comprimentos orbital-solda-livres até 40.000 ft (12.192 m) para maximizar a confiança.
- Uma vasta gama de únicos, liso-blocos duplos, ou triplos está disponível. os Liso-blocos podem ser combinados com os cabos elétricos do downhole e/ou os fios abundantes para uma operação mais fácil e uma manipulação durante o desenvolvimento.
- o método de produção Soldar-e-tomada-tirado assegura um tubo liso, redondo para permitir a selagem a longo prazo do metal das terminações.
- Os materiais da capsulagem são selecionados para serir circunstâncias boas, assegurando a longevidade e a confiança.
Pedido para a linha de controle enrolado da tubulação
Abaixo dos tubos do furo
Cordão umbilical Subsea
Construções de processo
Sistema de controlo geral
Linhas de abastecimento do vapor
Linhas de transporte do gás
Instrumentação
Ligas para a linha de controle enrolado da tubulação
Tubulação da liga |
Hidráulico Controle |
Produto químico Injeção |
Picada do cloreto/ Resistência de corrosão da fenda |
H2S / CO2 Resistência |
Resistência do rachamento de corrosão de esforço do cloreto (SCC) | Especificação de UNS/ASTM |
316L inoxidável – força de rendimento mínima de 170 MPa Tubulação Emenda-soldada da pressão |
• | • | S31603 / A269 | |||
Força de rendimento mínima do MPa do duplex 2205 – 485 Tubulação Emenda-soldada da pressão |
• | • | • | • | • | S32205 / A789 |
Força de rendimento mínima do MPa do duplex 2507 – 550 Tubulação Emenda-soldada da pressão |
• | • | • | • | • | S32750 / A789 |
Força de rendimento mínima do MPa de Incoloy 825 – 240 Tubulação Emenda-soldada da pressão |
• | • | • | • | • | N08825 / B704 |
Força de rendimento mínima do MPa de Inconel 625 – 414 Tubulação Emenda-soldada da pressão |
• | • | • | • | • | N06625 / B704 |
Linha de controle enrolado características da tubulação
Tolerâncias dimensionais próximas
Propriedades mecânicas consideravelmente aumentadas
Revestimento de superfície superior
Limpeza alta da superfície interior
Ovality controlado, excentricidade
Controle da qualidade
• Produto químico • Corrosão • Dimensional • Corrente parasita • Hidrostática |
• Alongamento • Dureza • Alargamento • Aplaine • Tamanho de grão |
• Metalúrgico • Identificação material positiva (PMI) • Aspereza de superfície • Elástico • Rendimento |
Duplex super 2507 para a linha de controle hidráulica da tubulação enrolado
Carbono | Manganês | Fósforo | Enxofre | Silicone | Níquel | Cromo | Molibdênio | Nitrogênio | Cobre |
% | % | % | % | % | % | % | % | % | % |
máximo. | máximo. | máximo. | máximo. | máximo. | máximo. | ||||
0,03 | 1,20 | 0,035 | 0,020 | 0,80 | 6.0-8.0 | 24.0-26.0 | 3.0-5.0 | 0.24-0.32 | 0,5 |
O duplex 2507 é um de aço inoxidável frente e verso super projetado para as aplicações que exigem a resistência excepcional da força e de corrosão. A liga 2507 tem o cromo de 25%, o molibdênio de 4%, e o níquel de 7%. Estes resultados satisfeitos altos do molibdênio, do cromo e do nitrogênio na resistência excelente ao ataque da corrosão da picada e de fenda do cloreto e na estrutura frente e verso fornecem 2507 a resistência excepcional ao rachamento de corrosão de esforço do cloreto.
O uso do duplex 2507 deve ser limitado às aplicações abaixo de 600° F (316° C). A exposição estendida da temperatura elevado pode reduzir a dureza e a resistência de corrosão da liga 2507.
O duplex 2507 possui propriedades mecânicas excelentes. Frequentemente um calibre leve do material 2507 pode ser usado para conseguir a mesma força de projeto de uma liga de níquel mais grossa. As economias resultantes no peso podem dramaticamente reduzir o custo total da fabricação.
Resistência de corrosão
O duplex 2507 é altamente resistente à corrosão uniforme por C.A. orgânica 2507 frente e verso super Plateids tal como o ácido formic e acético. É igualmente altamente resistente aos ácidos inorgánicos, especialmente se contêm cloretos. A liga 2507 é altamente resistente a corrosão intergranular carboneto-relacionada. Devido à parcela ferritic da estrutura frente e verso da liga é muito resistente à corrosão de esforço que racha-se no cloreto morno que contém ambientes. Através das adições de cromo, o molibdênio e a corrosão localizada nitrogênio tal como o ataque da picada e da fenda são melhorados. A liga 2507 tem a resistência localizada excelente da picada.
Peso da tubulação da liga pelo medidor (quilogramas)
2507 frente e verso super (UNS S32750)
O.D. | W.T. | |||||
Fração | Decimal | 0,028 | 0,035 | 0,049 | 0,065 | 0,083 |
1/8 | 0,125 | 0,0438 | 0,0507 | - | - | - |
1/4 | 0,250 | 0,1002 | 0,1213 | 0,1587 | 0,197 | 0,2232 |
3/8 | 0,375 | 0,1565 | 0,1917 | 0,2572 | 0,3246 | 0,3904 |
1/2 | 0,500 | 0,2129 | 0,2621 | 0,3559 | 0,4554 | 0,5575 |
5/8 | 0,625 | 0,2693 | 0,3327 | 0,4547 | 0,5864 | 0,7246 |
3/4 | 0,750 | 0,3256 | 0,4031 | 0,5532 | 0,7172 | 0,8916 |
Linha de controle propriedades enrolados da tubulação
tomada interna tubulação redesenhada Emenda-soldada & de flutuação. Fornecido na condição recozida
Comprimento contínuo sem soldas comum orbitais
Liga | UNS | O.D. | W.T. | Pressão de funcionamento | Pressão estourada | Pressão do colapso | Pressão de teste | |
polegada | polegada | polegada | libra por polegada quadrada | libra por polegada quadrada | libra por polegada quadrada | libra por polegada quadrada | ||
Duplex super 2507 | S32750 | 1/8 | 0,125 | 0,028 | 19.177 | 47.169 | 19.177 | 21.025 |
Duplex super 2507 | S32750 | 1/8 | 0,125 | 0,035 | 23.971 | 58.961 | 23.971 | 26.100 |
Duplex super 2507 | S32750 | 1/4 | 0,250 | 0,035 | 11.986 | 29.481 | 11.986 | 13.050 |
Duplex super 2507 | S32750 | 1/4 | 0,250 | 0,049 | 16.816 | 35.949 | 15.817 | 18.850 |
Duplex super 2507 | S32750 | 1/4 | 0,250 | 0,065 | 22.300 | 45.448 | 19.522 | 24.650 |
Duplex super 2507 | S32750 | 3/8 | 0,375 | 0,035 | 8.009 | 25.138 | 8.372 | 8.700 |
Duplex super 2507 | S32750 | 3/8 | 0,375 | 0,049 | 11.205 | 28.536 | 11.296 | 12.325 |
Duplex super 2507 | S32750 | 3/8 | 0,375 | 0,065 | 14.873 | 33.141 | 14.346 | 16.675 |
Duplex super 2507 | S32750 | 3/8 | 0,375 | 0,083 | 18.977 | 39.426 | 17.379 | 21.025 |
Duplex super 2507 | S32750 | 1/2 | 0,500 | 0,049 | 8.408 | 25.532 | 8.753 | 9.425 |
Duplex super 2507 | S32750 | 1/2 | 0,500 | 0,065 | 11.150 | 28.470 | 11.259 | 12.325 |
Duplex super 2507 | S32750 | 1/2 | 0,500 | 0,083 | 14.237 | 32.275 | 13.838 | 15.950 |
Duplex super 2507 | S32750 | 5/8 | 0,625 | 0,049 | 6.719 | 23.918 | 7.137 | 7.250 |
Duplex super 2507 | S32750 | 5/8 | 0,625 | 0,065 | 8.898 | 26.056 | 9.243 | 10.150 |
Duplex super 2507 | S32750 | 5/8 | 0,625 | 0,083 | 11.386 | 35.306 | 11.459 | 12.325 |
Duplex super 2507 | S32750 | 3/4 | 0,750 | 0,049 | 5.593 | 22.921 | 6.029 | 5.800 |
Duplex super 2507 | S32750 | 3/4 | 0,750 | 0,065 | 7.427 | 24.587 | 7.827 | 7.975 |
Duplex super 2507 | S32750 | 3/4 | 0,750 | 0,083 | 9.480 | 26.647 | 9.770 | 10.150 |
* pressão estourada teórica baseada na espessura de parede mínima, e resistência à tração mínima
* pressão teórica do colapso baseada na espessura de parede mínima, e força de rendimento mínimo
* avaliação da pressão em condições estático de 100°F (38°C), neutro e
Processo e embalagem da tubulação
Perfurado sem emenda, redesenhado, recozido (processo da circulação da multi-passagem)
Soldado longitudinalmente soldou, redesenhado, recozido (o processo da circulação da multi-passagem)

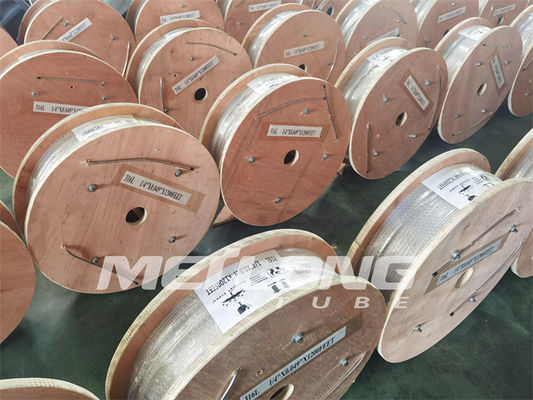

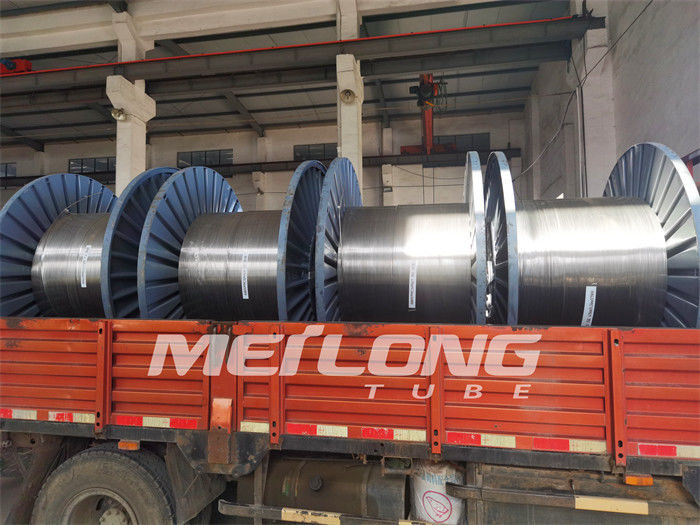

A tubulação de embalagem é ferida nivelada bobinada no metal/nos cilindros ou carretéis de madeira.

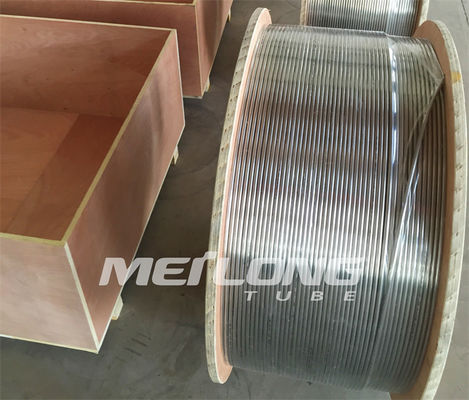

Todos os cilindros ou carretéis são embalados em umas caixas de madeira para a operação logística fácil.
