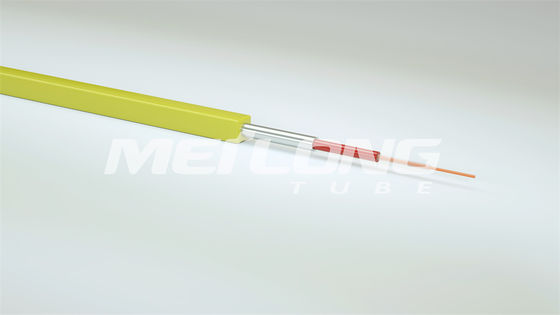

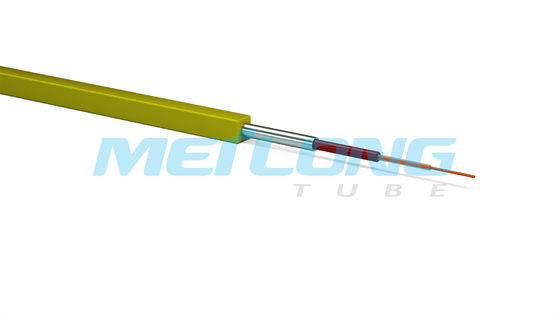

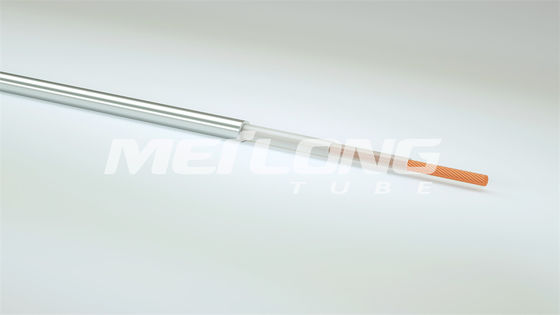

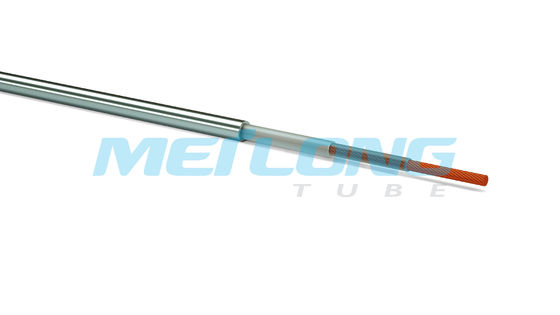

A tubulação do revestimento de PVDF encapsulou o condutor encapsulado tubulação -10°C do cabo 316L a 250°C

A tubulação do revestimento de PVDF encapsulou o condutor encapsulado tubulação -10°C do cabo 316L a 250°C
A tubulação do revestimento de PVDF encapsulou o condutor encapsulado tubulação -10°C do cabo 316L a 250°C A tubulação do revestimento de PVDF encapsulou o condutor encapsulado tubulação -10°C do cabo 316L a 250°C A tubulação do revestimento de PVDF encapsulou o condutor encapsulado tubulação -10°C do cabo 316L a 250°C A tubulação do revestimento de PVDF encapsulou o condutor encapsulado tubulação -10°C do cabo 316L a 250°C

Imagem Grande :  A tubulação do revestimento de PVDF encapsulou o condutor encapsulado tubulação -10°C do cabo 316L a 250°C

Detalhes do produto:
Lugar de origem: China
Marca: Meilong Tube
Certificação: ISO9001
Número do modelo: 1/4" OD x 0,049" PESO
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 2 bobinas
Detalhes da embalagem: Caso de madeira
Tempo de entrega: em 7 dias
Termos de pagamento: T/T, L/C
Habilidade da fonte: 150 toneladas métricas pelo mês

A tubulação do revestimento de PVDF encapsulou o condutor encapsulado tubulação -10°C do cabo 316L a 250°C

descrição
Condição da tubulação: trabalhado a frio Material de isolação: PP, FEP, PFA
Material da tubulação: 316L, Incoloy 825 Condutor: Fios de cobre, fios de cobre Tinplated, fios encalhados, fibras óticas
Temperatura da isolação: -10°C a 250°C Enchimento: PP, FEP, PFA
Material do revestimento: PVDF, FEP, nylon 11 Tamanho da tubulação: 1/4" x0.035”, 3/8" x0.049”
Realçar:

Cabo encapsulado tubulação do revestimento de PVDF

,

A tubulação encapsulou o cabo 316L

,

condutor encapsulado tubulação 250C


Condutor encapsulado tubulação do revestimento de PVDF com 316L tubulação -10°C material à temperatura da isolação 250°C

Descrição do produto:

Flatpacks forneceu pelo tubo que de Meilong a produção TÉCNICA não pode somente incluir os componentes de cobre, pelo controle hidráulico e por linhas químicas da injeção mas para conter igualmente os componentes e os tubos individuais que podem cor-ser codificados e terminado com impressão feita sob encomenda a fim facilitar a facilidade do conjunto. Além, sua entrega imediata integrada vertical das garantias da produção, ao maximizar o controle da qualidade e ao fornecer uma grande variedade de configurações.

A tubulação usada é selecionada com base em fatores múltiplos tais como a pressão, a temperatura e a natureza corrosiva do líquido, onde a liga da tubulação deve combinar a aplicação precisamente. Após ter obtido testes longitudinais e submetendo-se soldados da corrente de redemoinho, os tubos são produzidos então a seu tamanho especificado, cada dados de que seja bem documentado.

Os flatpacks feitos sob encomenda do comprimento vêm com uma combinação quase infinita dos componentes incluídos, que são tala-livres. Para cumprir quase todas as exigências do downhole, os tamanhos padrão da capsulagem (11 milímetros x quadrado de 11 milímetros) estão igualmente disponíveis. Além disso, cabos compostos com combinações diferentes de saques elétricos e óticos dos elementos como os meios preliminares de fornecer uma solução personalizada a algumas necessidades específicas do downhole.



Características:

Os materiais da capsulagem, da isolação e de enchimento são partes essenciais de todos os elétricos e dispositivos eletrónicos, que fornecerem a segurança impedindo o contato físico e guardando contra ambientes externos. Está aqui uma tabela da informação sobre os materiais os mais de uso geral:



Abreviatura Nome genérico Marca registrada Temperatura mínima da instalação de materiais da capsulagem
ECTFE Etileno Chlorotrifluoroethylene Halar® -60°C
ETFE Tetrafluoroethylene do etileno Tefzel® -60°C
FEP Propileno Fluorinated do etileno Teflon® FEP -100°C
HDPE Polietileno de alto densidade   -40°C
PFA Perfluoroalkoxy Teflon® PFA -100°C
PA Poliamida Nylon -40°C
PP Polipropileno   -10°C
PVDF Fluoreto do Polyvinylidene Kynar® -20°C
TPO-PP Polyolefin termoplástico Santoprene® -20°C

Em resumo, estes materiais têm desempenhos diferentes em termos de suas resistência térmica e propriedades físicas. Segundo a aplicação específica, a seleção apropriada dos materiais é crucial para o desempenho total do dispositivo.



Parâmetros técnicos:

Características mecânicas para a liga TÉCNICA, frio trabalhado

As tabelas abaixo mostram o diâmetro, espessura de parede, colapso 316L mínimo inoxidável e o colapso mínimo de Incoloy 825 e o raio de curvatura mínimo (nas polegadas) do frio TÉCNICO da liga trabalharam.

Diâmetro (polegadas) Espessura de parede (polegadas) 316L inoxidável (libras por polegada quadrada) Incoloy 825 (libras por polegada quadrada) Raio de curvatura mínimo (polegadas)
0,125 (1/8) 0,022 23.882 25.209 0,75
0,250 (1/4) 0,028 16.371 17.281 1,50
0,250 (1/4) 0,035 19.688 20.781 1,50
0,250 (1/4) 0,049 26.173 27.627 1,50
0,375 (3/8) 0,035 13.783 14.549 2,25
0,375 (3/8) 0,049 18.739 19.780 2,25

Os cálculos são baseados na força de rendimento mínimo de 120.000 libras por polegada quadrada. Toda a tubulação TÉCNICA é soldada desproporcionado e tirada, que podem ser feita sob encomenda impressa com uma variedade de dados que incluem a número da peça, o número de série, o comprimento sequencial e o número de ordem da compra. Ao fazer a dobra, o raio de curvatura deve ser tão grande como possível. Ao mesmo tempo, um dobrador da tubulação deve ser usado para assegurar-se de que o raio de curvatura seja uniforme.

Componentes elétricos
Estilo TÉCNICO 100 TÉCNICOS 150 TÉCNICOS 175 TÉCNICOS 200 TÉCNICOS 250 TÉCNICOS
Variação da temperatura -10 a 100°C -10 a 150°C -100 a 175°C -100 a 200°C -100 a 250°C
Enchimento PP PP FEP FEP PFA
Isolação PP FEP FEP FEP PFA

Os dados elétricos máximos da resistência do condutor em 20°C (68°F) dos cabos dados Calibre de diâmetro de fios são alistados na tabela abaixo.

Condutor O.D. (Calibre de diâmetro de fios) Condutor O.D. (polegadas) Cobre desencapado contínuo (ohms/kft) Cobre desencapado de 7 costas (ohms/m) Ohms/kft Ohms/m
18 0,0403 1,02 6,52 21,4 6,66
17 0,0453 1,15 5,15 16,9 5,27
16 0,0508 1,29 4,10 13,5 4,18
15 0,0571 1,45 3,24 10,6 3,31
14 0,0641 1,63 2,57 8,45 2,62
13 0,0720 1,83 2,04 6,69 2,08
12 0,0808 2,05 1,62 5,31 1,65
11 0,0907 2,30 1,29 4,22 1,32
10 0,102 2,59 1,019 3,34 1,039
9 0,114 2,90 0,808 2,65 0,825
8 0,128 3,25 0,641 2,10 0,654


Aplicações:

Na indústria de petróleo e gás, a pressão e a temperatura de medição no furo da pena são guardam um cruciality crescente. Com sensores avançados, os poços podem ser detalhados monitorado para assegurar os resultados desejados.

Da temperatura de medição, ajuda a compreender melhor a interação entre a subsuperfície e a superfície. Além disso, detectar a pressão no furo da pena fornece a informação para impedir o risco de perfuração em estruturas subsuperficiais inesperadas.

Assim, como mais poços de petróleo são furados e enquanto mais exploração continua, a importância de tomar medidas exatas da temperatura e da pressão durante o processo de furo continua a aumentar.



Personalização:

Boa vinda ao tubo de Meilong para personalizar seu próprio tubulação de aço inoxidável cabo encapsulado. Nossa tubulação encapsulou o cabo é feita do condutor 316L encapsulado tubulação, que é grande para a temperatura da isolação de -10°C a 250°C. E o material da tubulação é feito de 316L e de Incoloy 825, com tamanho da tubulação de 1/4" x0.035”, 3/8" x0.049”. A condição da tubulação é trabalhado frio, e o material de isolação pode ser PP, FEP, e PFA. Todos nossos produtos são certificados por ISO9001.

A quantidade de ordem mínima para nosso cabo encapsulado tubulação é 2 bobinas. E nós podemos prometer uma entrega rápida no prazo de 7 dias. Nós aceitamos termos do pagamento tais como T/T e L/C. Nossa capacidade mensal da fonte é 150 toneladas métricas. O empacotamento é caso de madeira.



Apoio e serviços:

Suporte laboral e serviço para o cabo encapsulado tubulação:

  • Proporcione a consulta técnica e serviços de pesquisa de defeitos.
  • Forneça serviços e componentes de manutenção para o cabo encapsulado tubulação.
  • Proporcione serviços da instalação para o cabo encapsulado tubulação.
  • Proporcione serviços diagnósticos remotos para o cabo encapsulado tubulação.
  • Proporcione serviços da elevação de produto para o cabo encapsulado tubulação.
  • Forneça atualizações de software para o cabo encapsulado tubulação.
  • Proporcione serviços do reparo e da garantia do cliente para o cabo encapsulado tubulação.
