Descrição do produto:
Tubo de Meilong TÉCNICO - produtos originais da qualidade
Os produtos TÉCNICOS do tubo de Meilong oferecem uma escala de capacidades originais. Flatpacks pode ser feito-à-medida com componentes de cobre, controle hidráulico e linhas químicas da injeção. Cada parte e tubo individuais podem colorir-ser codificados e tido a impressão feita sob encomenda para facilitar a instalação. A empresa opera uma instalação de produção inteiramente verticalmente integrada que assegure a entrega rápida, o controle completo da qualidade e a escala a mais larga de configurações disponíveis.
A escolha da tubulação é baseada nas circunstâncias boas que incluem fatores tais como a pressão, a temperatura e a corrosividade. É produzida usando os materiais seridos melhor à aplicação, seguidos pela soldadura longitudinal, por testes atuais do redemoinho e tirados então ao tamanho terminado. Os dados de teste detalhados são fornecidos para cada tubo. Optando para TÉCNICO, os clientes podem tirar proveito da seleção quase ilimitada dos componentes de comprimentos feitos sob encomenda sem a necessidade para emendar. Além, o tubo de Meilong fornece agora tamanhos padrão da capsulagem de 11 milímetros x quadrado de 11 milímetros para cumprir as exigências as mais exigentes. Ultimamente, os cabos compostos que incorporam várias combinações de componentes elétricos e óticos podem ser fornecidos para combinar todas as exigências especiais do downhole.
Características:
Há um número de materiais usados para assegurar que os componentes estão encapsulados, isolados e protegidos. A abreviatura, o genéricos e marcas registradas de alguns destes materiais, assim como a temperatura mínima da instalação de seus materiais da capsulagem, são descritos abaixo:
ECTFE - Etileno Chlorotrifluoroethylene (Halar®): -60°C
ETFE - Tetrafluoroethylene do etileno (Tefzel®): -60°C
FEP - Propileno Fluorinated do etileno (Teflon® FEP): -100°C
HDPE - Polietileno de alto densidade: -40°C
PFA - Perfluoroalkoxy (Teflon® PFA): -100°C
PA - Poliamida (de nylon): -40°C
PP - Polipropileno: -10°C
PVDF - Fluoreto do Polyvinylidene (Kynar®): -20°C
TPO-PP - polyolefin termoplástico (Santoprene®): -20°C
Parâmetros técnicos:
Características mecânicas para a liga TÉCNICA, frio trabalhado
A tabela abaixo mostra as características mecânicas para a liga TÉCNICA quando o frio trabalhou:
| Diâmetro | Espessura de parede | 316L inoxidável (libras por polegada quadrada) | Incoloy 825 (libras por polegada quadrada) | Curvatura mínima Radius* (polegadas) |
|---|
| 0,125 (1/8) | 0,022 | 23.882 | 25.209 | 0,75 |
| 0,250 (1/4) | 0,028 | 16.371 | 17.281 | 1,50 |
| 0,250 (1/4) | 0,035 | 19.688 | 20.781 | 1,50 |
| 0,250 (1/4) | 0,049 | 26.173 | 27.627 | 1,50 |
| 0,375 (3/8) | 0,035 | 13.783 | 14.549 | 2,25 |
| 0,375 (3/8) | 0,049 | 18.739 | 19.780 | 2,25 |
Estes cálculos são baseados na força de rendimento mínimo de 120.000 libras por polegada quadrada. Toda a tubulação TÉCNICA é soldada desproporcionado e tirada e pode ser feita sob encomenda impressa com uma variedade de dados que incluem a número da peça, o número de série, o comprimento sequencial e o número de ordem da compra.
O raio de curvatura indicado está em condições estáticas após o treinamento final na terminação. Toda a dobra deve ser executada usando um dobrador da tubulação para se assegurar de que o raio de curvatura seja uniforme. Ao distribuir a tubulação ou fora do poço, o raio de curvatura mínimo deve ser tão grande como possível.
Componentes elétricos
A tabela abaixo mostra os componentes elétricos dos estilos TÉCNICOS:
| Estilo TÉCNICO | 100 TÉCNICOS | 150 TÉCNICOS | 175 TÉCNICOS | 200 TÉCNICOS | 250 TÉCNICOS |
|---|
| Variação da temperatura | -10 a 100°C | -10 a 150°C | -100 a 175°C | -100 a 200°C | -100 a 250°C |
| Enchimento | PP | PP | FEP | FEP | PFA |
| Isolação | PP | FEP | FEP | FEP | PFA |
A tabela abaixo mostra a resistência elétrica máxima do condutor em 20°C (68°F) para ambo o de 7 costas cobre desencapado desencapado contínuo de cobre e:
| Maestro O.D. CALIBRE DE DIÂMETRO DE FIOS | polegadas | milímetro | Cobre desencapado contínuo (ohms/kft) | Cobre desencapado contínuo (Ohms/m) | Cobre desencapado de 7 costas (ohms/kft) | Cobre desencapado de 7 costas (Ohms/m) |
|---|
| 18 | 0,0403 | 1,02 | 6,52 | 21,4 | 6,66 | 21,8 |
| 17 | 0,0453 | 1,15 | 5,15 | 16,9 | 5,27 | 17,3 |
| 16 | 0,0508 | 1,29 | 4,10 | 13,5 | 4,18 | 13,7 |
| 15 | 0,0571 | 1,45 | 3,24 | 10,6 | 3,31 | 10,9 |
| 14 | 0,0641 | 1,63 | 2,57 | 8,45 | 2,62 | 8,62 |
| 13 | 0,0720 | 1,83 | 2,04 | 6,69 | 2,08 | 6,82 |
| 12 | 0,0808 | 2,05 | 1,62 | 5,31 | 1,65 | 5,43 |
| 11 | 0,0907 | 2,30 | 1,29 | 4,22 | 1,32 | 4,30 |
| 10 | 0,102 | 2,59 | 1,019 | 3,34 | 1,039 | 3,41 |
| 9 | 0,114 | 2,90 | 0,808 | 2,65 | 0,825 | 2,71 |
| 8 | 0,128 | 3,25 | 0,641 | 2,10 | 0,654 | 2,14 |
| 7 | 0,144 | 3,66 | 0,512 | 1,68 | 0,522 | 1,72 |
| 6 | 0,162 | 4,12 | 0,409 | 1,34 | 0,416 | 1,37 |
Aplicações:
A indústria de petróleo e gás apresenta diversos desafios específicos quando se trata da monitoração da pressão e de temperatura abaixo do furo. Tomar medidas em um ambiente tão pesado e hostil pode ser difícil, como várias condições, tais como altas temperaturas, pressão, gás corrosivos e os córregos líquidos, podem interferir com o desempenho de todo o instrumento distribuído.
Estas circunstâncias podem afetar a precisão dos resultados de toda a temperatura ou exercer pressão sobre a detecção do instrumento. As tecnologias robustas numerosas foram desenvolvidas para permitir a operação bem sucedida de detectar aplicações na indústria de petróleo e gás, onde as circunstâncias extremas e os ambientes hostis são comuns.
Personalização:

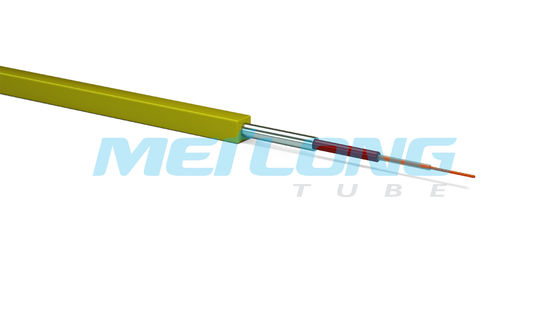

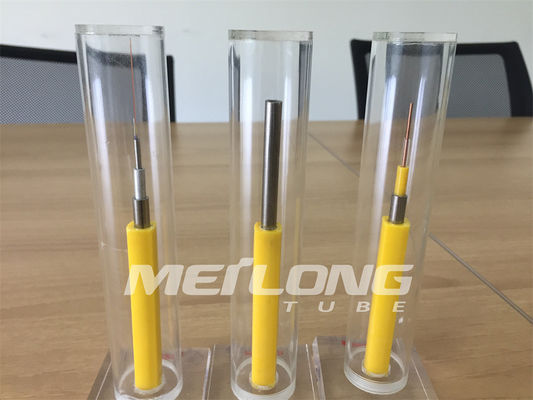

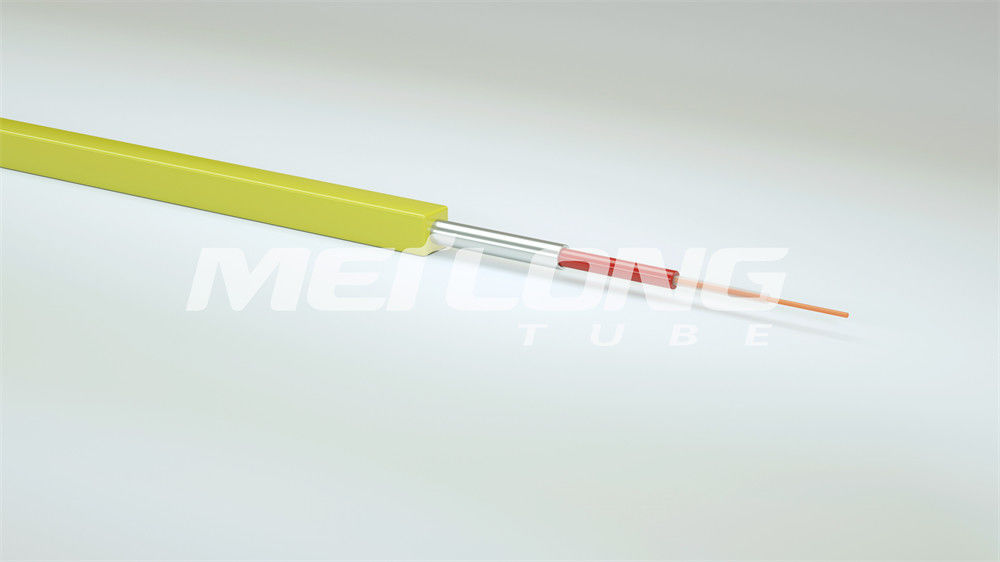

Cabo encapsulado tubulação do tubo 316L de Meilong
Marca: Tubo de Meilong
Number modelo: 1/4" OD x 0,049" PESO
Lugar de origem: China
Certificação: ISO9001
Quantidade de ordem mínima: 2 bobinas
Detalhes de empacotamento: Caso de madeira
Prazo de entrega: Em 7 dias
Termos do pagamento: T/T, L/C
Capacidade da fonte: 150 toneladas métricas pelo mês
Material de isolação: PP, FEP, PFA
Temperatura da isolação: -10°C a 250°C
Material do revestimento: PVDF, FEP, nylon 11
Condutor: Fios de cobre, fios de cobre Tinplated, fios encalhados, fibras óticas
Condição da tubulação: Frio trabalhado
Características: A tubulação do tubo 316L de Meilong encapsulou características a tubulação de alta qualidade condutor encapsulado do cabo e a tubulação encapsulou o condutor Cable, que tem propriedades, a resistência de corrosão, e a resistência elétricas excelentes da temperatura. Esta tubulação encapsulou o cabo é perfeita para várias aplicações.
