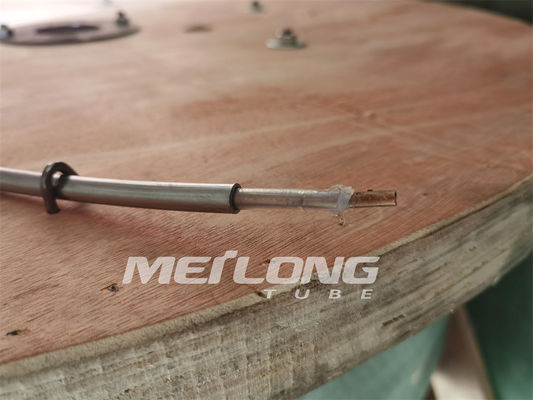

a tubulação 316L de aço inoxidável encapsulou o cabo para aplicações do Downhole nos poços de petróleo
Cabo encapsulado tubulação (TÉCNICO)
Os usos TÉCNICOS soldaram tubulação de aço inoxidável e de níquel da liga para proteger componentes elétricos e óticos da pressão e dos efeitos corrosivos do ambiente do downhole. A capsulagem polimérico fornece a proteção mecânica adicional.
Uma vasta seleção de componentes do cobre e da fibra do tubo de Meilong permite a produção dos cabos os mais sofisticados da instrumentação da indústria. Desde primeiramente a introdução TÉCNICA para a indústria de petróleo e gás em 2015, o tubo de Meilong continuamente melhorou e aperfeiçoou este produto para novas gerações de calibres e de ferramentas do downhole para uns poços cada vez mais mais quentes e mais profundos.
As configurações TÉCNICAS estão disponíveis com uma combinação quase infinita de componentes de comprimentos feitos sob encomenda tala-livres.
Os tamanhos padrão da capsulagem (11 milímetros x quadrado de 11 milímetros) estão disponíveis para cumprir quase todas as exigências do downhole.
Os cabos compostos que utilizam várias combinações de componentes elétricos e óticos estão disponíveis para combinar necessidades específicas do downhole.

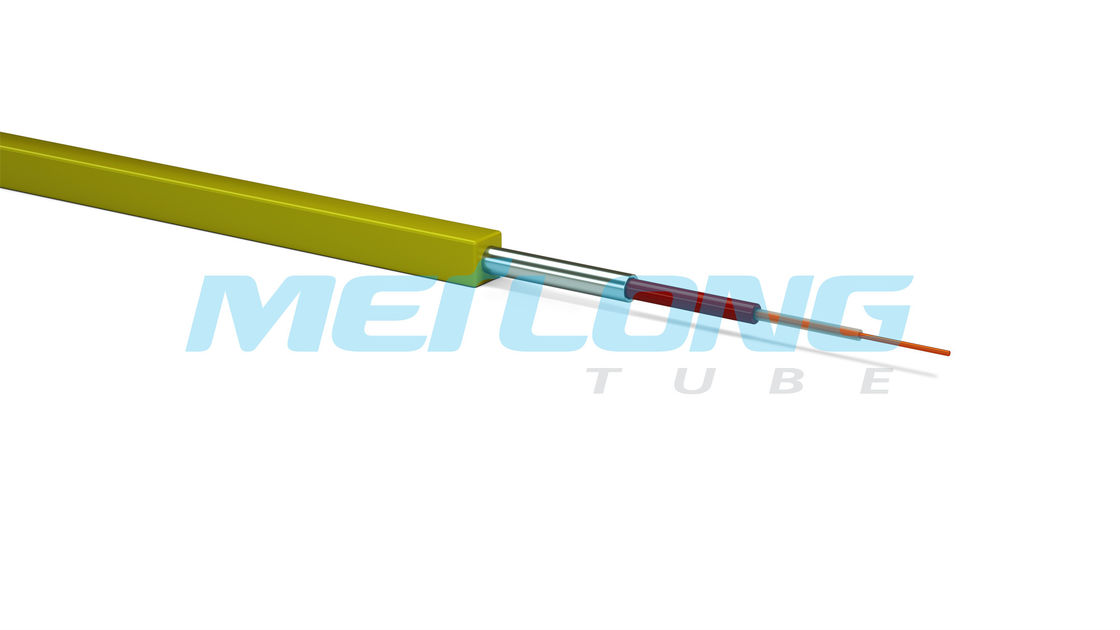

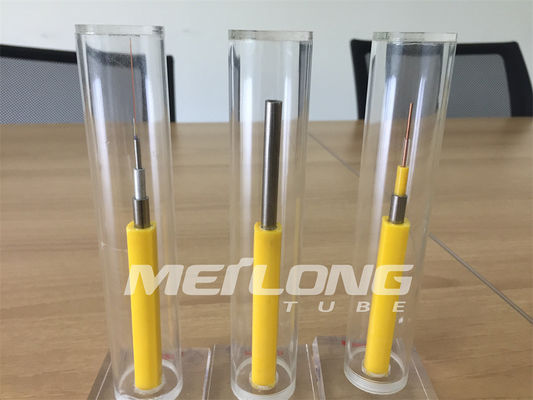

Construções típicas
18 quadrado de tubo de Incoloy 825 do condutor Calibre de diâmetro de fios o único encapsulou
|
|
A) 7 x 0,39 milímetros) cobre estanhado 18 Calibre de diâmetro de fios (
O.D. 0,046 no substantivo (1,16 milímetros)
B) Isolação de FEP
O.D. 0,098 no substantivo (2,49 milímetros)
C) Enchimento vermelho do polipropileno
O.D. 0,180 no substantivo (4,57 milímetros)
D) Tubo da liga 825
Espessura de parede 0,035 no substantivo (0,89 milímetros)
O.D. 0,250 no substantivo (6,35 milímetros)
E) Polipropileno quadrado amarelo do perfil
0,433 no quadrado (11 milímetros)
|
5 tubo de Stainless 316L do condutor Calibre de diâmetro de fios único encapsulado
|
|
A) Cobre 5 Calibre de diâmetro de fios (único condutor)
O.D. 0,181 no substantivo (4,6 milímetros)
B) Isolação de PFA
O.D. 0,228 no substantivo (5,8 milímetros)
C) Isolação de PFA
O.D. 0,276 no substantivo (7,0 milímetros)
D) Tubo 316 de aço inoxidável
Espessura de parede 0,035 no substantivo (0,89 milímetros)
O.D. 0,375 no substantivo (9,53 milímetros)
|
Opções da tubulação
TÉCNICO é selecionado com base em condições boas tais como a pressão, a temperatura e a corrosividade do líquido bom. A tubulação é composta de uma liga combinada à aplicação. Longitudinalmente é soldada então, a corrente de redemoinho testada e é tirada ao tamanho terminado. Os dados de teste completos estão disponíveis para cada tubo.
- 316L de aço inoxidável
- Duplex 2205
- Duplex super 2507
- Incoloy 825
Características mecânicas para a liga TÉCNICA, frio trabalhado
| Diâmetro |
Espessura de parede |
316L inoxidável
Colapso mínimo
|
Incoloy 825
Colapso mínimo
|
Curvatura mínima Radius* |
| polegadas |
polegadas |
libra por polegada quadrada |
libra por polegada quadrada |
polegadas |
| 0,125 (1/8) |
0,022 |
23.882 |
25.209 |
0,75 |
| 0,250 (1/4) |
0,028 |
16.371 |
17.281 |
1,50 |
| 0,250 (1/4) |
0,035 |
19.688 |
20.781 |
1,50 |
| 0,250 (1/4) |
0,049 |
26.173 |
27.627 |
1,50 |
| 0,375 (3/8) |
0,035 |
13.783 |
14.549 |
2,25 |
| 0,375 (3/8) |
0,049 |
18.739 |
19.780 |
2,25 |
Cálculos baseados em uma força de rendimento mínimo de 120.000 libras por polegada quadrada.
Toda a tubulação TÉCNICA é soldada desproporcionado e tirada.
A tubulação pode ser feita sob encomenda impressa com uma variedade de dados que incluem a número da peça, o número de série, o comprimento sequencial e o número de ordem da compra.
o raio de curvatura do *The indicou está em uma condição estática após o treinamento final na terminação. Toda a dobra deve ser executada usando um dobrador da tubulação para se assegurar de que o raio de curvatura seja uniforme. Ao distribuir ou fora do poço, o raio de curvatura mínimo deve ser tão grande como possível.
Componentes elétricos
| Estilo TÉCNICO |
100 TÉCNICOS |
150 TÉCNICOS |
175 TÉCNICOS |
200 TÉCNICOS |
250 TÉCNICOS |
| Variação da temperatura |
-10 a 100°C |
-10 a 150°C |
-100 a 175°C |
-100 a 200°C |
-100 a 250°C |
| Enchimento |
PP |
PP |
FEP |
FEP |
PFA |
| Isolação |
PP |
FEP |
FEP |
FEP |
PFA |
Maestro elétrico máximo Resistance @ 20°C (°F) 68
| Condutor |
Condutor
O.D.
|
Condutor
O.D.
|
Cobre desencapado contínuo |
Cobre desencapado de 7 costas |
| Calibre de diâmetro de fios |
polegadas |
milímetro |
Ohms/kft |
Ohms/m |
Ohms/kft |
Ohms/m |
| 18 |
0,0403 |
1,02 |
6,52 |
21,4 |
6,66 |
21,8 |
| 17 |
0,0453 |
1,15 |
5,15 |
16,9 |
5,27 |
17,3 |
| 16 |
0,0508 |
1,29 |
4,10 |
13,5 |
4,18 |
13,7 |
| 15 |
0,0571 |
1,45 |
3,24 |
10,6 |
3,31 |
10,9 |
| 14 |
0,0641 |
1,63 |
2,57 |
8,45 |
2,62 |
8,62 |
| 13 |
0,0720 |
1,83 |
2,04 |
6,69 |
2,08 |
6,82 |
| 12 |
0,0808 |
2,05 |
1,62 |
5,31 |
1,65 |
5,43 |
| 11 |
0,0907 |
2,30 |
1,29 |
4,22 |
1,32 |
4,30 |
| 10 |
0,102 |
2,59 |
1,019 |
3,34 |
1,039 |
3,41 |
| 9 |
0,114 |
2,90 |
0,808 |
2,65 |
0,825 |
2,71 |
| 8 |
0,128 |
3,25 |
0,641 |
2,10 |
0,654 |
2,14 |
